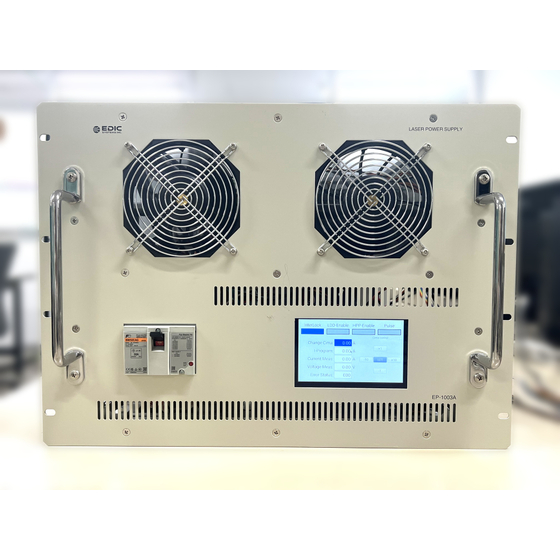

多相駆動スイッチング方式を採用した、半導体レーザー向け電源装置の紹介です
1. 高速パルスと任意波形により切断加工の品質向上を実現 熱伝導の高い材料 (FRPなど) に効果的 2. 90%以上の高効率 高いエネルギー変換効率で空冷のみでの切断加工装置を実現 3. 小型軽量・コストダウン シンプルな構造により小型軽量・コストダウンを実現 【特許の概要】 発明の名称： スイッチング電源 特許番号： 特許第7348667号 特許権者： 株式会社エディックシステムズ 特許登録日： 2023年9月12日
この製品へのお問い合わせ
基本情報
最大負荷電圧・・・・・・・80V 最大電流・・・・・・・・・80A(CW) 115A(パルス) 最長パルス幅・・・・・・・100ms@115A 立上り時間・・・・・・・・5μs以下(10～90%) 立下り時間・・・・・・・・5μs以下(10～90%) 並列動作タイミング誤差・・0.2μs以下 オーバシュート・・・・・・3%以下 電流精度・・・・・・・・・±3A 効率・・・・・・・・・・・90%以上
価格帯
納期
用途／実績例
デジタル方式による多相駆動スイッチング方式により低リップルにて応答性を高めることが可能です 従来例 ドロッパレギュレータ 効率：40-60％で発熱大 応答性：10us程度 電流：100A以上 波形：CW 従来例 スイッチングレギュレータ 効率：85-90％ 応答性：10ms程度 電流：30A以上は劣 波形：CW 新方式 多相駆動スイッチング方式 効率：90％ 応答性：5us以下 電流：100A以上 波形：CW、任意波形
詳細情報
-
多相駆動スイッチング方式の例
-
負荷 0.47Ω 電流 100A 時間幅 64μs 立上り時間 3.2μs (90%)の波形例
-
負荷0.47Ω 電流40A､25A パルス幅35μs 立上り時間2.5μsの波形例
