お手持ちのSEMにリソグラフィ機能を拡張

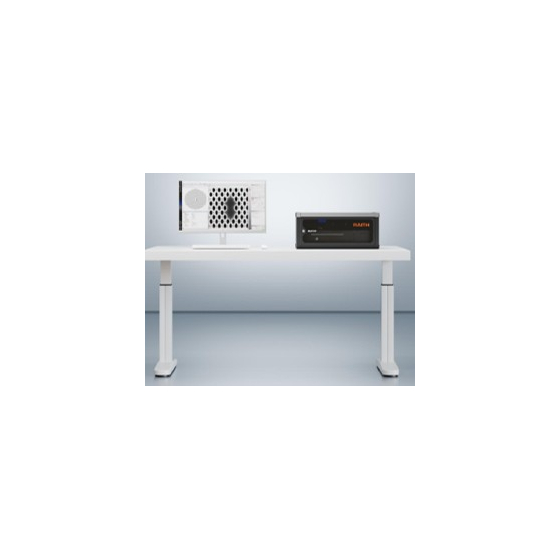

RAITH社設立の原点である「ELPHY」は、世界で最も実績のあるパターンジェネレーターです。 簡単な単一フィールド描画から、複雑で自動化された多層・多フィールドパターニング、計測まで幅広く対応します。 既存のSEM／FIB-SEM本来の機能を維持しながら、ナノリソグラフィ機能を追加するアクセサリです。 RAITHのソフトウェアプラットフォーム「RAITH Nanosuite」の採用により、CADレイアウト作成から自動露光、計測までをシームレスに統合します。 • システム制御、パターンおよびジョブの準備、自動化 • CADレイアウトから自動露光・自動計測までのシームレスな統合 • プロ仕様のGDSII対応インテグレーテッド・デザインエディタ／ビューアを搭載 • 真の3Dナノ加工への対応 • 近接効果補正（PEC: Proximity Effect Correction）機能をオプションで追加可 • 高度な描画ストラテジーの定義・設定機能 • 高精度なオーバーレイ／多層リソグラフィ対応
この製品へのお問い合わせ
基本情報
■最新FPGA技術を採用したハードウェアにより、高速かつ高精度なパターン配置を実現 •18/20 bit分解能によるサブナノメートル級のパターン配置精度 •最大8点のリファレンスによる高度なライトフィールドアライメント •PerfectShapes技術による柔軟な走査モード（ラインエッジラフネス低減） ■幅広い研究・開発用途に対応する専用ソフトウェアモジュールを搭載 •近接効果補正と3Dレジスト現像シミュレーション •グレースケールパターンによる3Dリソグラフィー •ナノコンタクト形成ワークフロー •FEBIP／FIBIP機能 •基本計測機能 ■ラインナップ 最大描画周波数：ELPHY Plus 50MHz、ELPHY Quantum 20MHz DAC分解能 ：ELPHY Plus 20bit、ELPHY Quantum 18bit
価格帯
納期
用途／実績例
主なアプリケーション • フォトニック結晶・光共振器 • 量子効果デバイス、量子細線 • グレースケールリソグラフィー • FIBミリングおよびEBL／FIB複合加工 • ナノコンタクト形成 • FEBIDによる絶縁膜堆積 • ナノポア、シリコンナノワイヤー • CMOS回路・デバイス試作
詳細情報
-
ナノ構造への電気的接続 InAs/InPナノワイヤ量子ドットにおける電子軌道の静電的チューニング
-
ナノ3D加工 ELPHYの3Dパターニング手法を用いた、電子線およびイオンビーム誘起堆積による試験構造の作製
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| ELPHY Quantum | エントリーモデル |
| ELPHY Plus | 標準モデル |
カタログ（1）
カタログをまとめてダウンロード
