正確な回転角検出を実現！環境保護と機械的安定性を確保するコンパクトな放射状着磁磁石
『AMシリーズ』は、角度位置センサー用途に特化して設計されたコンパクトなケースに収められた、ポッティングされた放射状着磁磁石です。 当製品は、規定の検出ギャップ全体で一貫した磁束密度を提供するように設計されており、APSシリーズ 角度位置センサーシリーズと組み合わせることで、正確な回転角検出を実現します。角度検出最適化としてAPS sensorsとシームレスに連携する設計で、回転角度測定用のアナログ出力を提供します。また、ポッティング構造により環境保護と機械的安定性を確保するコンパクトで堅牢なハウジングを備えています。 【特長】 ■正確な回転角検出を実現 ■ポッティング構造による環境保護と機械的安定性の確保 ■角度検出最適化としてAPS sensorsとシームレスに連携 ■ハウジング形状やマグネットサイズなどのカスタマイズに対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報

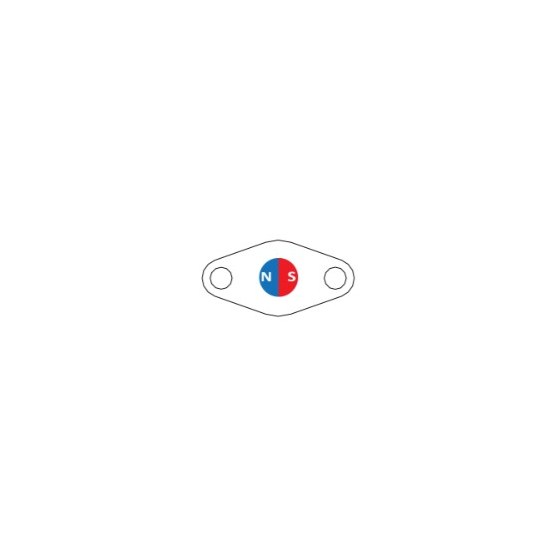

【仕様】 ■材質：BLACK ACETAL ■寸法：ハウジング 1.0インチ x 0.5インチ（2つの取り付け穴付き、取付穴径 直径0.144） ■磁束密度：生の磁石は0.060インチで400 Gauss、0.215インチで200 Gaussを発生 ■動作条件：このハウジングを使用し、0.010インチから0.110インチの検出ギャップでAPSxxxセンサーを動作可能 ■出力：センサーとターゲット間の回転角を算出するために使用できるアナログ出力を提供 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途（一部）】 ■製造・ロボティクス：モーション制御と位置追跡を実現 ■航空宇宙：正確な角度フィードバックのため、制御システムや計装に使用 ■農業機械：自動化機械における高精度な位置決めに対応 ■自動車・重機：ステアリング、スロットル、サスペンションの角度検出をサポート ■民生用電子機器：回転入力またはフィードバックを必要とする機器に組み込み ■船舶・医療機器：過酷または高感度な環境でも信頼性の高い検出を提供 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
