電極シート・金属箔の欠陥検査｜筋・ピンホール・塗工端

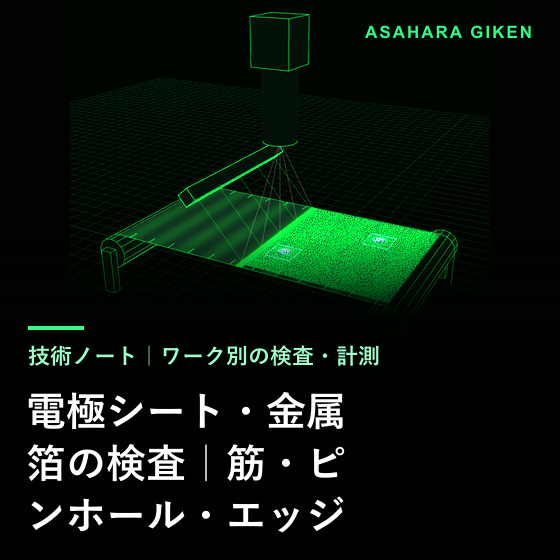

電極シートのように金属箔へ塗膜を付けたシートの検査では、筋、ピンホール、異物、塗工端の位置、箔のしわやうねりを見ます。有無や位置は2Dのラインカメラで見えますが、光る箔と黒い塗膜が同じ画像に入るため、照明の当て方で見える欠陥が変わります。凸の高さやしわの形を数値で見たいときは、3Dを検討します。 【ポイント】 ■光る箔と暗い塗膜が隣り合うため、照明で見え方が変わります。 ■塗工端の位置は、明暗の境目として2Dで測れます。 ■凸の高さやしわの形を数値で見るなら、3Dを足します。 ※くわしい解説は、関連リンクの技術ノートと、ダウンロード資料をご覧ください。
この製品へのお問い合わせ
基本情報
【この技術ノートの内容】 ■電極シート・金属箔で見たい欠陥は、筋・ピンホール・凸・塗工端・しわ ■電極シートの検査が難しいのは、光る箔と黒っぽい塗膜が隣り合うから ■ピンホールと塗工端は2D、凸の高さとしわの形は3D ■光る箔と黒い塗膜を、流れたまま撮る照明の考え方 ■塗工端と表裏のずれを、位置の記録として残す ■黒い塗膜の上の欠陥、切り口の小さなバリ、厚みの差は見えにくい ■実際の箔と塗膜の組み合わせで、照明ごとの見え方を確かめる 【ご相談】 お手元のワークで測れるか、写るかは、実物で確かめてお答えします。写真1枚からご相談ください。
価格情報
技術ノートは、関連リンクからどなたでもお読みいただけます。開発やテストの費用は、内容を伺ってご相談します。
納期
※内容により異なります。お問い合わせください。
用途／実績例
【よくあるご質問】 Q. 箔のしわと欠陥を、画像で見分けられますか。 A. しわは波打ちとして光の反射が変わり、欠陥は局所的な明暗の差になることが多いです。見分けが難しい場合は、3Dで形を見ると助けになります。 Q. 塗工端の位置ずれだけを見たいときは、2Dで足りますか。 A. 明暗の境目がはっきりすれば、2Dで足ります。照明を整えて、境目が安定して出るかを実物で確かめます。 Q. 塗膜の厚みを画像で測れますか。 A. 明暗の差から、ムラとして間接的に見える程度です。3Dで測れるのも表面の高さまでなので、厚みを数値で管理するなら、厚みを測る専用の手段と組み合わせます。
カタログ（2）
カタログをまとめてダウンロード
企業情報
浅原技研は、外観検査と3D計測の装置・センサーを、お客様の実物に合わせて開発する会社です。2D（色と傷）、3D（形）、AI（判断）を、必要な分だけ組み合わせます。 ■こんなご相談をお受けしています ・既製の3Dセンサーを試したが、測れなかった（光る、透ける、黒い、細かい） ・目視の全数検査を、機械に置き換えたい ・ラインを止めずに、流れたまま検査したい ・装置の中身を受け取り、自分たちで増やしたい ■見積の前に、測れるかどうかをお答えします 写真1枚からご相談いただけます。7つの方式から候補を選び、同じ実物で測り比べ、測れた像と測れない範囲を報告書にまとめます。費用のご相談は、そのあとです。 ■中身ごとお渡しします ご希望に応じて、装置と一緒にソースコード、設計の理由、調整の手順をお渡しします。装置・部品メーカーの製品に、見る・測る部分だけを組み込む共同開発もお受けします。 ■測る場所を、自分たちで持っています 床 約160平方メートル・高さ 約10mの自社工場で、微細な部品から、ロボットの眼、高さ10mの大物まで、実物を測って確かめています。
