建築ブレースのJIS規格と自動化生産技術を解説。品質を支える加工ライン等の駆動用途に検討可能なサーボモータ。
鉄骨造建築物において、地震や強風による水平荷重から建物を守る「ブレース（筋交い）」。その張力を調整し、耐震の安全性を担保する中核部品がターンバックルです。 建物の命綱となる重要保安部品であるため、JIS規格（JIS A 3302など）に基づく厳格な強度（降伏点や引張耐力）と寸法精度が求められます。従来は職人の手作業に依存する工程もありましたが、近年は品質のバラツキをなくし「安定品質」を供給するため、鋼材の切断、ねじの転造加工、溶接などの各工程をロボットや専用機で行う「自動化生産ライン」の導入が主流となっています。 当社取り扱いの「ACサーボモータ（CMSシリーズ）」は、こうした建築金物の品質を製造段階から支える、自動加工機や搬送ロボットの精密な駆動軸として検討可能なモーターです。
この製品へのお問い合わせ
関連動画
基本情報
■ 建築用ブレース・自動化生産の技術的要点 ・安定品質の確保：JIS規格に準拠した強度を保つため、加工時の温度管理や加圧力、溶接の入熱量をセンサーと連動して均一化する自動化ラインが有効です。 ・ねじ山・溶接の自動化：右ねじ・左ねじの精密な転造加工や、接合部のロボット溶接により、ヒューマンエラーを排除し歩留まりを向上させます。 ■ 自動化設備向け ACサーボモータ（CMSシリーズ）の特徴 ・高精度な位置決め：エンコーダによるフィードバック制御により、ワーク（鋼材）のミリ単位の送り出しや、溶接トーチの正確な軌道制御に活用できます。 ・安定したトルク供給：ねじ切り等の負荷変動が激しい加工工程においても、モータの回転速度を一定に保つ設計に組み込み可能です。 ・試作・小ロットから全数国内検品を実施してお届けします。
価格情報
強力なネオジム磁石を用いたコアード設計を採用し、標準在庫品として生産体制を確立しているため、価格と納期に非常に優れています。年間使用数量やロット台数、ドライバおよびギヤヘッドの有無に応じて価格が変動いたしますので、コスト削減をご希望の方はぜひ一度お見積りをご依頼ください。ご予算やご希望に添えるよう、当社営業部が全力を尽くして対応いたします。
納期
用途／実績例
【建築金物の自動化生産設備における用途検討例】 ・ターンバックルやブレース用鋼材の定尺切断機における、ワークの精密送り機構 ・建築部品の接合工程における、自動溶接ロボットアームの関節駆動部 ・ねじ転造機やプレス機周辺への、鋼材の自動供給・取り出し装置のアクチュエータ ・製造ライン間で重量のある建築部材を運搬する、無人搬送車（AGV）の走行軸 【当社モータ ラインナップ】 ・加工機・自動化装置の位置決め用 ACサーボモータ（CMSシリーズ） ・コンベア等の連続駆動用 ブラシレスモータ（CMHシリーズ） ・重量物搬送AGV用 ホイール型ギヤ付きモータ（WGMシリーズ） ・軽量自走ロボット用 ダイレクトモータ（HSMシリーズ） ・小型搬送・機構駆動用 小型ギヤードモータ（SGMシリーズ） / ブラシ付きDCモータ（CMBシリーズ）
ラインアップ（7）
| 型番 | 概要 |
|---|---|

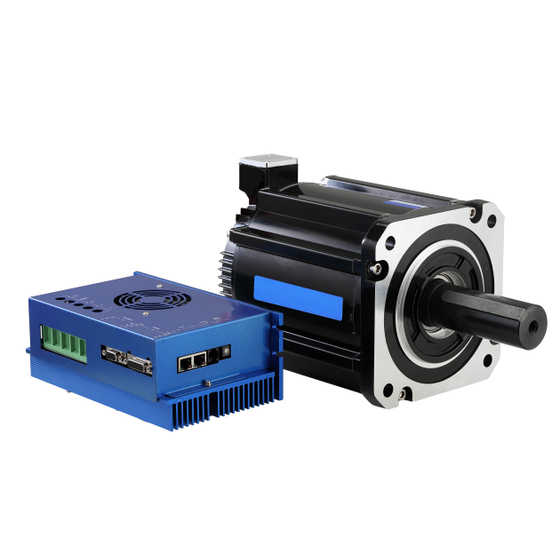

| CMS40 | （□40 / 25W～50W / 0.12～0.16Nm） |
| CMS60 | （□60 / 100W～300W / 0.5～1.47Nm） |
| CMS80 | （□80 / 375W～750W / 1.84～3.70Nm） |
| CMS110 | （□110 / 550W～1175W / 2.50～5.76Nm） |
| CMS130 | （□130 / 525W～2400W / 2.5～14.6Nm） |
| CMS180 | （□180 / 2400W～5200W / 11.5～24.6Nm） |
| 全シリーズ | ※全モデルにおいて、無励磁作動形電磁ブレーキおよび遊星ギヤヘッドの搭載オプションをご用意しております。 |
カタログ（3）
カタログをまとめてダウンロード
企業情報
クルー株式会社は、低電圧バッテリ駆動のブラシレスDCモータやACサーボモータをはじめ、各種ギヤードモータ、インホイールモータ、制御ドライバを取り扱う専門企業です。選択肢が限られがちな低電圧領域において、小出力から大出力まで幅広くラインナップ。単なる製品販売にとどまらず、ドライバ選定や動作レクチャー、トラブルシューティングまで納入後も丁寧にサポートいたします。お客様の設計課題に寄り添い、現場で確実に運用できるまで共に歩むパートナーを目指します。
