【屋外動力機器/電動工具の電装部品を防水・小型化！】雨・粉塵・振動から電装部品を守る！高信頼性のホットメルトモールディング
刈払機・チェーンソー・電動工具などの電子ユニットは、雨水・粉塵・振動など過酷な環境にさらされます。 ホットメルトモールディングは、電子ユニットを直接封止することで、高い防水性・耐振動性・小型化を実現。さらにポッティング工程や防水ケースを削減し、製造コスト低減にも貢献します。 【ホットメルトモールディングのPOINT】 1.高い信頼性 ホットメルト成形封止は自動車部品や航空機部品の防水防塵用途で20年以上の採用実績があり、高い信頼性を誇ります。 2.電子部品にやさしい低圧成形 0.3～5MPaと極低圧で成形するため、封止する電装部品にダメージを与えません。 3.優れた生産性 1shot～数十秒で封止が完了するため、ポッティングと比較して大幅な”タクト短縮”が出来ます。 4.製品の小型・軽量化 ハウジング不要で部品に沿った凹凸形状で成形できるため”小型・軽量化”が可能です。 5.環境に優しい 当社の取り扱うホットメルトは穀物由来の植物脂肪酸原料を主原料としております。
この製品へのお問い合わせ
関連動画
基本情報
○このようなお困りごとはございませんか？ ・雨水や結露による基板故障を防ぎたい。 ・エンジンやモーターの振動でケーブルの断線や部品の脱落に悩んでいる。 ・防水ケースやパッキン部品などの部品点数が多く、コストダウンを図りたい。 ・ポッティング工程の硬化時間が長く、生産性向上が課題となっている。 ・部品の小型・軽量化を進めたい。 etc ホットメルトモールディングは、これらの課題解決に有効な封止・保護工法です。 ○実現できる性能例 防水防塵実績： ～IP67,68 使用環境温度： -40～150℃ 難燃性 ： UL94 V-0 etc 防水・防塵、絶縁、耐振、防爆性付与など様々な耐環境性を付与します。 松本加工では、お客様の製品仕様や使用環境に応じたホットメルト材料を選定し、モデリングから試作・評価まで対応します。 また、設備導入、金型製作、成形条件の最適化、量産立上げなどの内製化支援に加え、受託成形サービスも提供し、試作から量産まで一貫してサポートいたします。 ぜひお気軽にご相談ください。
価格帯
納期
用途／実績例

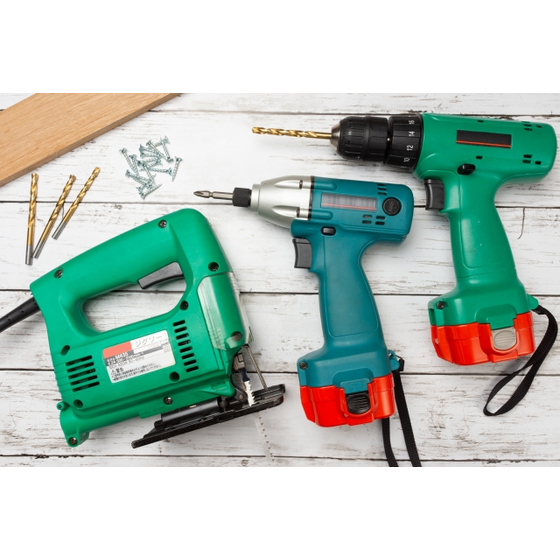

【採用事例】 ・自動車内外装電装部品の防水封止（制御基板、センサー、ハーネス、スイッチ、カメラモジュール等） ・FA設備の電装部品の防水防塵封止（制御基板、センサー、カメラモジュール等） ・インフラ設備の電装部品の防水封止（制御基板、センナ―等） ・電動工具の制御基板の防水封止 ・産業用通信・IoTデバイスの防水封止 ・農機や建機等に搭載の角度センサーの防水封止 ・モーターステーター及び関連電装部品の防水封止 ・電流センサーやガスセンサー、温度センサーなど各種センサーの防水封止（車載/産業/民生） etc 【このような用途に】 ・電動ドリル/グラインダー/電動レンチなどのコードレス電動工具 ・芝刈機/刈払機/チェーンソーなどの屋外動力機器（OPE） ・発電機/蓄電機（ポータブル電源） ・BMS基板 etc 最近は、防水防塵性を担保しつつ製品の小型・軽量化を目的に多数ご相談をいただいております。 その他、具体的な採用事例や成形サンプルについてはお気軽にお問い合わせください。
詳細情報
-
モーターステーターの防水封止例
-
産業用ロボット制御基板の絶縁封止例 写真左が封止前、右が封止後（黒色部がホットメルト成形部）
-
農機用基板の防水封止例 写真左が封止前、右が封止後（黒色部がホットメルト成形部）
-
フォトセンサーの防水封止例 琥珀色のホットメルトで基板の封止と、2枚の基板のアセンブリを実施
カタログ（10）
カタログをまとめてダウンロード
企業情報
ホットメルト成形なら樹脂・金型・成形機のすべてを取り扱う松本加工にお任せください。 当社は初期検討段階での技術検討・適切なホットメルトの選定から、試作品の製作および評価、 量産化にあたっての最適プロセス検討、最適な成形機のご提案・または専用機（自動機）の設計製作、金型の設計製作、ホットメルトの供給およびラインサポートまでワンストップで対応いたします。 また装置導入が本工法採用の障害になるお客様に対しては当社での生産請負まで お客様のホットメルト成形工法導入を“最初から最後まで”一環してサポート対応しております。 【ホットメルト成形のメリット】 ・ポッティングからの工法代替による生産効率向上、コストダウン ・金型成形なので、形状の自由度が大きく部品の小型・軽量化が可能 ・天然脂肪酸由来のサステナブルな原材料を使用 ★★放熱ソリューション★★ 弊社は放熱シート材のカッティング・打ち抜きを得意としております。お客様のご希望形状に加工し納入いたします。 静岡県富士市の試作ラボに各種成形機、採用製品展示などご用意しております。ご見学だけでも、是非お越しください。
