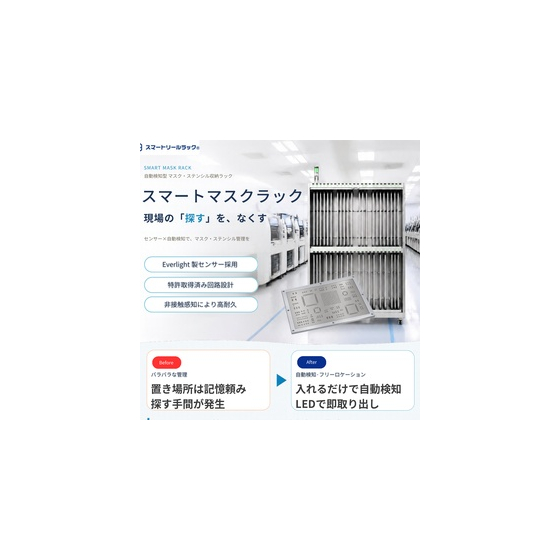

現場の「探す」を、なくす！［スマートマスクラック］
【概要】 スマートマスクラックは、マスク・ステンシルの入出庫を自動化する収納ラックです。空きスロットに収納できる「フリーロケーション」に、Everlight製IRセンサーの「自動検知」、出庫指示に連動する「LEDナビゲーション」を組み合わせ、「探す」手間をなくします。 【シンプルな運用フロー】 ・入庫 清掃・テンション計測：使用後に清掃・計測します。 バーコード読取・計測値入力：バーコードを読み取り、計測値を入力します。 フリー入庫：空きスロットに収納。IRセンサーが自動検知し、記録を更新します。 ・出庫 出庫指示：生産計画・製品ごとに指示可能。 LEDピッキング：対象スロットのLEDが点灯し、誰でも迷わず取り出せます。 【4つの特長】 １．フリーロケーション入出庫：空きスロットに収納でき、管理の手間を削減します。 ２．IRセンサー自動検知：非接触式で入出庫を自動検知。追加操作不要。 ３．並列回路設計で高耐久：1スロットが故障しても他は継続稼働。特許取得済みの回路設計。 ４．出庫ナビゲーションLED：対象スロットが点灯し、探す手間ゼロ。
この製品へのお問い合わせ
基本情報
■マスクサイズ：M サイズ（550x650） 段数：3段構成 マスク板厚み：30mm or 40mm 外形寸法：1740x600x1977mm（厚30mm） スロット数：108（厚30mm）/ 96（厚40mm） センサー：非接触式 IR センサー（自動検知） 消費電力 / 電圧：20W / 100～240V ■マスクサイズ：L サイズ（736x736） 段数：2段構成 マスク板厚み：30mm or 40mm 外形寸法：1740x800x1740mm（厚30mm） スロット数：72（厚30mm）/ 64（厚40mm） センサー：非接触式 IR センサー（自動検知） 消費電力 / 電圧：20W / 100～240V
価格帯
納期
用途／実績例
スマートマスクラックは、主に実装工程における「マスク・ステンシルの保管、入出庫、所在管理」に幅広くご活用いただけます。 【具体的な用途】 １．マスク・ステンシルの探す手間をゼロに 出庫指示を出すだけで対象スロットのLEDが点灯します。「どこにあるか分からない」「担当者の記憶頼み」といった状況をなくし、段取り替え前の準備時間を短縮可能。 ２．フリーロケーションによる入出庫の簡素化 空いているスロットにそのまま収納できます。IRセンサーが入庫を自動検知するため、ロケーション登録の手間がなく、バーコードスキャン以外の追加操作も不要。 ３．属人化の解消と運用の標準化 「光った場所から取るだけ」のため、経験の浅いスタッフでも迷わず出庫できます。入出庫の記録も自動で残り、管理の仕組み化が可能。 ４．運用停止リスクの低減 並列回路設計(特許取得済み)により、1スロットが故障しても他のスロットは通常稼働を続けられます。ラック全体が止まる不安を抑える。 ５．生産品質の確保 掃除・テンション計測を経て準備完了したマスクのみ使用できるシステム管理により、未準備のマスクを誤って使用するリスクを防ぐ。
