最大90,000回転の高速エアースピンドル｜エアターバインツール
エアターバインツール（Air Turbine Tools） CNCシリーズ／700・800シリーズ／HDシリーズ／ハンドツール

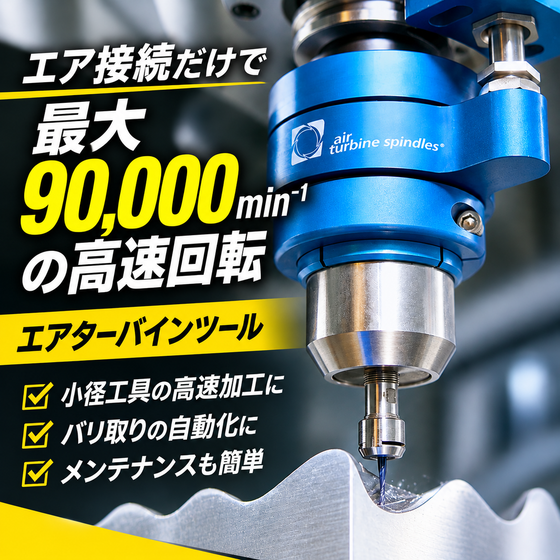

主軸の高速化・バリ取り自動化に。エア接続だけで最大90,000min⁻¹、切削中も回転数とトルクを維持
主軸の回転数が足りず、小径工具の性能を十分に発揮できない。そんな加工課題の解決に、エアターバインツールをご提案します。 工場の圧縮エアーで駆動する高速スピンドルで、機種により最大90,000min⁻¹の高速回転を実現。 マシニングセンタ、旋盤・自動盤、産業用ロボットや専用機と組み合わせて使用できます。 切削負荷がかかっても回転とトルクを維持する独自のガバナー機構により、従来のエアースピンドルの課題を克服しています。 駆動部品はわずか2点。注油も不要。メンテナンス負荷の軽減に貢献します。 【活用シーン】 ・小径エンドミル加工、微細彫刻 ・小径穴あけ、スリット加工 ・ロボット・専用機によるバリ取り、エッジ仕上げ ・手作業によるバリ取り、仕上げ加工 【導入の効果】 ・小径工具の加工時間の短縮 ・低振動・低発熱による加工品質の安定化 ・メンテナンスの手間を軽減 ・既存設備を活用した高速加工の実現 詳しくはカタログをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【特長】 ・回転数：25,000〜90,000min-1（シリーズにより異なります） ・BTやHSKなど各種主軸に対応 ・駆動：工場の圧縮エアー。電源・配線・コントローラは不要 ・構造：ダイレクトドライブで駆動部品は2点。ギア・ブラシなし ・独自のガバナー機構が切削負荷に応じて給気量を調整し、回転とトルクの低下を抑えます ・注油不要で日常メンテナンスを低減 【当社の強み】 1910年創業の機械工具専門商社として、ものづくりの現場を長年にわたりサポートしてまいりました。 オリジナルブランド「i-TOOL」の販売、海外製品の輸入・販売も行い、お客様の収益に貢献する「コトづくり」を追求しています。
価格帯
納期
用途／実績例
用途は、マシニングセンタでの小径エンドミル加工と微細彫刻、旋盤・自動盤のタレットに装着しての小径穴あけとスリット加工、ロボットや専用機に搭載したバリ取りとエッジ仕上げです。 小径のドリル・タップ加工にはCNCスピンドルシリーズ、手作業のバリ取り・仕上げにはハンドツールシリーズ（1/8・1/4シリーズ）があります。 CNCスピンドルの装着方式はBT・HSKのほか、機械に合わせて選べます。 現在の主軸回転数、使う工具の径と材質、エアーの供給圧力と流量をお知らせいただければ、合うシリーズをご提案します。 【詳しくはカタログダウンロードまたはお気軽にお問い合わせください】
カタログ（1）
カタログをまとめてダウンロード
企業情報
1910年に京都で出石商店として鋳鉄材、伝導工具および調帯の営業を開始した機械工具専門商社です。 創業して以来、商社として一貫してものづくりの現場をサポートして参りました。 ものづくりの現場は日々進化しており、次々に新しい技術が導入されています。そんなものづくりの発展に一役買う仕事を任されることが、当社の使命であり喜びであります。 現在、国内500社、欧州を中心に海外20社にのぼる秀逸な仕入先メーカーとのパートナーシップのもと、お客様に絶えず、進歩的で良質なサービスを提供することを使命として活動しております。 これからもお客様の収益に貢献し、社会の発展のために汗馬の労もいとわず、型破りなサービス、つまりは「コトづくり」を繰り出して参りたいと思います。 どうぞご期待ください。
