単品・試作の貫通異形穴に対応。ワイヤーカットで相手部品に合わせた形状を加工
四角穴・六角穴・長円穴・多角形穴・D形穴などの貫通異形穴を、1個・試作・小ロットからご相談いただける受託加工サービスです。 ワイヤーカット放電加工により、直線・円弧・切欠きを組み合わせた特殊輪郭や、キー溝付き穴などの加工を検討します。試作品、治具、金型部品、設備用の特殊部品など、相手部品との嵌め合い・回り止め・位置決めに必要な形状をご相談ください。 穴の寸法だけでなく、基準面からの位置・向き、内角R、面粗さ、板厚、熱処理の状態を確認して加工方法を検討します。焼入れ後の部品への異形穴加工もご相談いただけます。 図面・CADデータと、材質・数量・希望納期をお送りください。加工可否、お見積り、納期を個別にご案内します。
この製品へのお問い合わせ
基本情報
加工方法：ワイヤーカット放電加工 対象形状：四角・長方形・六角・多角形・長円・D形・キー溝付き穴・複合異形穴 穴の構造：貫通穴が基本。内部の穴加工にはワイヤーを通すスタート穴が必要 数量：1個・試作・小ロットから相談可能 対応材質・板厚・寸法公差：図面と要求条件を確認して個別に判断 確認項目：穴寸法、位置・向き、加工基準、内角R、面粗さ、熱処理状態 ※内角には使用ワイヤー径・放電ギャップ・加工条件に応じたRが残ります。 ※底付き穴・止まり形状は、形彫り放電加工など別の加工方法を検討します。
価格情報
図面・CADデータを確認のうえ、個別にお見積りします。材質、板厚、穴形状、寸法公差、内角R、数量、支給品の状態などにより価格が異なります。単品加工でもプログラム作成・段取りなどの準備工程が必要です。
納期
※図面・数量・支給品の状態・希望納期を確認してご案内します。お急ぎの場合は、必要日と材料・部品をご支給いただける日をお知らせください。
用途／実績例
【用途・加工相談例】 ・角形部品を挿入する四角穴・長方形穴 ・回り止めや嵌め合いに使用する六角穴・多角形穴 ・Dカット軸に合わせたD形穴 ・位置調整や可動範囲の確保に用いる長円穴 ・丸穴の内側にキー溝を追加する加工 ・直線・円弧・切欠きを組み合わせた複合異形穴 ・試作品の組付け・嵌め合い確認用の1個製作 ・治具・金型部品・特殊部品の単品、小ロット加工 ※上記は用途・加工相談の例です。対応可否は材質・板厚・形状・要求精度などを確認して判断します。
詳細情報
-

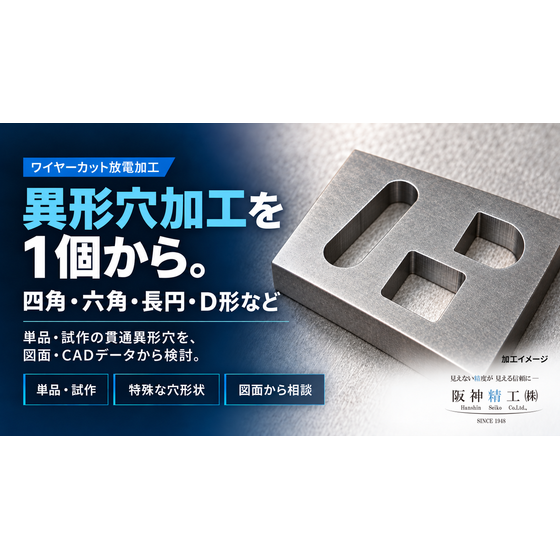

四角・六角・長円・D形・キー溝付き穴など、相手部品や用途に合わせた貫通異形穴をご相談いただけます。穴の寸法に加え、位置・向き・内角R・板厚を確認し、加工可否を検討します。図は形状例であり、内角Rなどを省略している場合があります。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
