高価な銅合金の丸棒や板材を、大半が切粉になるまで削っていませんか。砂型鋳物に置き換え5個以上で費用削減、CAC8材種に対応

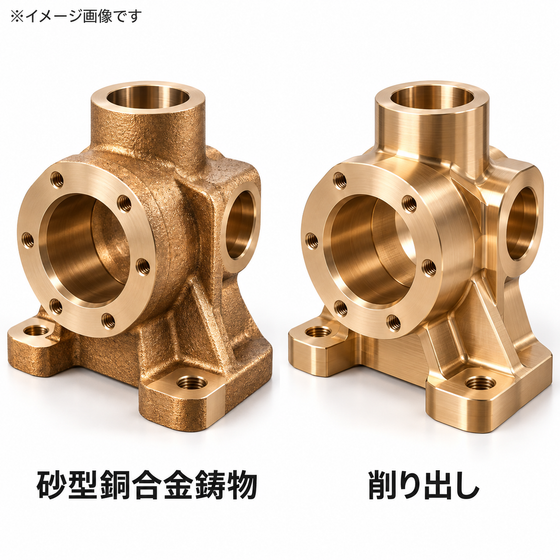

青銅や黄銅、アルミ青銅の部品を、丸棒や厚板から削り出している。材料を手配するたびに単価の高さが気になり、削った分の多くは切粉になる。中空部や段差のある形状ほど、その割合は大きくなります。 銅合金はアルミや鉄に比べて材料そのものが高価なため、素材から削り落とす量がそのままコストに表れます。完成形より一回り大きな素材を用意する削り出しでは、形が複雑な部品ほど、買った材料の多くを捨てることになります。 カルモ鋳工は、削り出し品の図面をもとに、完成形に近い砂型鋳物の形状をご提案します。木型を社内で設計製作し、中空部や段差をあらかじめ鋳物で形づくるため、必要な材料と削る量を抑えられます。CAC403・406などの青銅、高力黄銅、アルミ青銅まで8材種に対応。鋳造後の機械加工と三次元測定機による検査も社内で行い、1個の試作で形状を確かめてから切り替えられます。 削り出しから鋳物に切り替えたコストダウン事例を含むVA/VE事例集を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【受託範囲】木型製作／鋳造／機械加工／検査の一貫生産（削り出し品の鋳物化設計を含む） 【転換の目安】切削加工からの転換は5個以上で費用削減 【対応ロット】1個から（試作で形状確認後に切り替え） 【対応材質】 ・銅合金：CAC403／406／502／301／302／303／702／703（8材種） ・アルミ合金：AC2A／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B 【鋳造サイズ】50mm角〜1,000mm角／最薄1mm（局所）・1.5mm（全体） 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型の5工法を社内保有 【加工設備】5軸マシニングセンタ15台／門型2台／立形3台／NC旋盤2台 【加工精度】幾何公差±0.03mm 【検査設備】接触式三次元測定機2台／非接触3次元デジタイザ（偏差30〜80μm） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2
価格情報
削り出し品の図面と材質、年間の必要数をお知らせいただければ、鋳物化した場合の形状案とあわせて無料でお見積りします。 切削加工からの転換は5個以上が費用削減の目安です。材料単価の高い銅合金ほど、素材の削減分が効いてきます。木型は社内製作のため、型の外注費もかかりません。
納期
※試作は最短2週間で発送、木型製作を含む初回は最短3週間です。材質・形状・数量・加工箇所により変動しますので、切り替えの希望時期と数量をお知らせください。
用途／実績例
【対応業界】電力・エネルギー／船舶／産業機械／工作機械／鉄道／半導体製造装置／通信機器 【実績】 ■ 電力機器向け銅合金鋳物（CAC406／薄肉・内部通路・偏肉対策） ■ 船舶用銅合金鋳物（木型〜耐圧試験まで一貫） ■ 産業機械用銅合金鋳物（木型設計から一貫対応） 【こんな場面で使われています】 ・青銅の丸棒から、中空のブッシュやスリーブを削り出している ・アルミ青銅や高力黄銅の厚板から、段差の多い部品を削っている ・銅合金の材料費が上がり、削り出しのままでよいか見直したい ・年間の必要数が5個を超え、鋳物にした場合の費用を比べたい 【実績規模】直近5年で200社5,000品目。年間500件以上の試作・開発実績。
カタログ（2）
カタログをまとめてダウンロード
企業情報
カルモ鋳工は、アルミ合金・銅合金鋳物の木型・金型製作から、砂型・金型鋳造、機械加工、検査まで一貫対応する神戸の鋳造メーカーです。 1個の試作・多品種少量品から量産品まで対応。自社鋳造品だけでなく、他社で鋳造された鋳物の機械加工のみのご依頼にも対応しています。 「少量のため鋳造を断られた」「鋳造欠陥が改善しない」「鋳物の加工先が見つからない」「図面がなく現物しかない」といった案件もご相談ください。3Dスキャンによる現物測定から型製作、鋳造、加工まで対応します。
