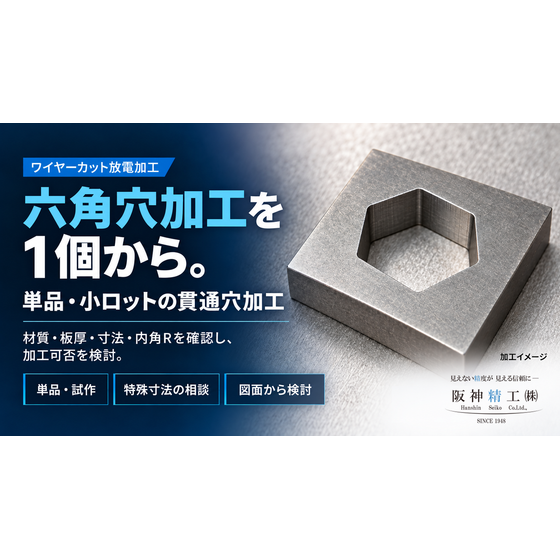

規格外の対辺寸法や位置・向きの指定も相談可能。六角形の貫通穴を単品・小ロットから
六角形状の貫通穴を、1個・数個の単品・試作・小ロットからご相談いただける受託加工サービスです。 ワイヤーカット放電加工を活用し、規格工具では対応しにくい対辺寸法や、穴の位置・回転方向を指定した六角穴について、図面・CADデータから加工可否を検討します。六角軸との嵌め合い、回り止め、組付け評価用の試作品などにご利用いただけます。 六角形状に合わせた専用ブローチや成形刃物を新たに用意する方式とは異なるため、専用工具の製作が負担となる少量品にも選択肢となります。加工にはプログラム作成・段取りが必要です。 焼入れ材・超硬合金への六角穴加工や、既存の丸穴を六角形に変更する追加工もご相談ください。材質・板厚・対辺寸法・公差・内角R・支給品の状態を確認し、お見積りと納期をご案内します。
この製品へのお問い合わせ
基本情報
加工方法：ワイヤーカット放電加工 対象形状：六角形の貫通穴 数量：1個・数個の単品、試作、小ロットから相談可能 穴寸法：規格外の対辺寸法も図面から検討 位置・向き：外形や基準穴に対する中心位置・回転方向を確認 材質：焼入れ材・超硬合金なども、材質記号・硬度・板厚から加工可否を検討 寸法公差・面粗さ・加工高さ：図面と要求条件により個別に確認 ※内部の穴加工には、ワイヤーを通すスタート穴が必要です。 ※内角にはワイヤー径・放電ギャップなどに応じたRが残ります。 ※既存穴からの追加工は、穴径・位置と残る材料を確認します。 ※底付きの六角穴は、形彫り放電加工など別の方法を検討します。
価格情報
図面・CADデータを確認のうえ、個別にお見積りします。材質、板厚、対辺寸法、公差、内角R、面粗さ、数量、支給品の状態などにより価格が異なります。1個の製作でもプログラム作成・段取りなどの準備工程が必要です。
納期
※図面・数量・支給品の状態・希望納期を確認してご案内します。追加製作の予定や、お急ぎの場合の必要日もお知らせください。
用途／実績例
【用途・加工相談例】 ・六角軸や相手部品を挿入する貫通六角穴 ・回り止めとして使用する六角形状 ・規格工具では対応しにくい特殊な対辺寸法の穴 ・穴の中心位置や回転方向を指定する部品 ・焼入れ後の部品や超硬合金への六角穴加工 ・既存の丸穴を六角形に変更する追加工 ・嵌め合い、隙間、がたつきを確認する試作品の1個製作 ・材質や板厚を変えて比較する小ロット試作 ※上記は用途・加工相談の例です。対応可否は、材質・板厚・穴寸法・内角R・要求精度などを確認して判断します。
詳細情報
-
六角穴では、向かい合う平行な面の間隔を示す「対辺寸法」と、頂点間の距離を示す「対角寸法」を区別します。お見積り時は、寸法・公差に加え、穴の中心位置、回転方向、内角Rを図面でお知らせください。相手部品の図面があると、嵌め合いや角部の干渉条件を確認しやすくなります。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
