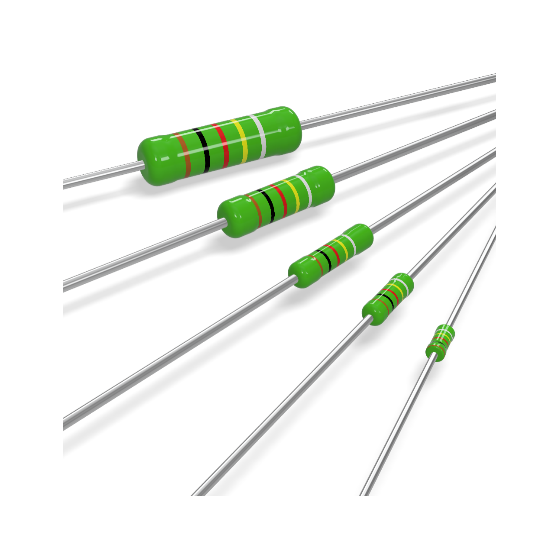

【異常時の安全遮断・省スペース化】FRNシリーズ ヒューズ固定抵抗器｜過電流から基板回路を確実に保護
抵抗器とヒューズ機能を1部品に統合し、回路の安全性向上と省スペース化を両立。 通常の抵抗機能に加え、過剰な負荷電流が流れた際に安全かつ確実に回路を遮断（溶断）するヒューズ機能を兼ね備えたヒューズ固定抵抗器です。 【FRNの特長】 1.【1部品で2役】：通常時は安定した固定抵抗器として動作し、異常過電流時には安全に回路を遮断 2.【迅速な溶断特性】：定格電力の12〜25倍の過負荷状態で、短時間（最大30秒以内）で確実に溶断 3.【豊富なラインアップ】：定格電力0.166W〜2W、抵抗値範囲0.22Ω〜10kΩまで対応 4.【高い耐環境性】：使用温度範囲 -55℃〜+155℃ に対応し、厳しい環境でも安定稼働 5.【コスト・工数削減】：保護回路の部品点数を減らし、実装コストと管理工数を削減 ※カタログ・仕様書のダウンロードや評価サンプルのご請求は下記URLからアクセスできます。
この製品へのお問い合わせ
基本情報
定格電力：0.166〜2W 最高使用電圧：150〜300V 最高過負荷電圧：200〜600V 抵抗値範囲：0.22Ω〜10kΩ（E24） 抵抗値許容差：±2%(G), ±5%(J) 使用温度範囲：-55〜+155℃ 抵抗温度係数：±350ppm/℃ 短時間過負荷：ΔR≦±(2.0%+0.05Ω) 耐久性(70℃ 1000h)：ΔR≦±(5.0%+0.05Ω) 溶断時間：30秒以内（定格電力12〜25倍印加時） ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
価格帯
納期
用途／実績例
異常電流による過熱・火災防止や過剰負荷保護が不可欠な電子・電気回路に採用されています。 ・電源回路・AC/DCコンバータ 突入電流防止や一次・二次側の過電流遮断、スイッチング電源の安全保護 ・産業機器・制御基板 モータードライブ、PLC、インバータ基板の入出力保護と周辺IC等の二次故障防止 ・民生・家電製品 エアコンや洗濯機などのメイン電源基板用ヒューズ、充電器・アダプタ類の保護対策 ※カタログ・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます。
