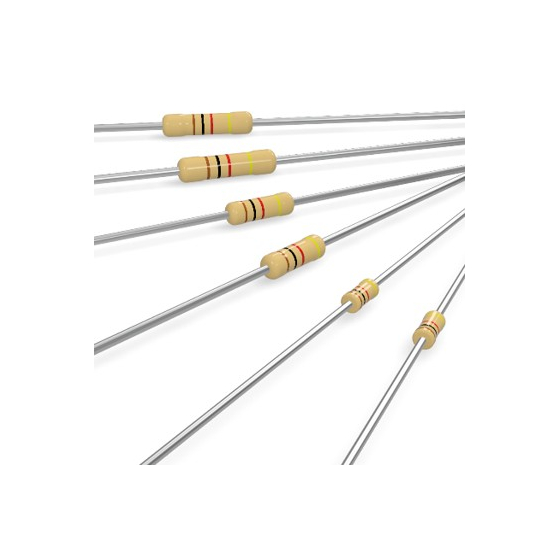

【長期実績のロングセラー】RD/RDMシリーズ 炭素皮膜固定抵抗器｜RoHS対応・優れたコストパフォーマンス
「RD/RDM」は、高い品質と導入しやすさを両立、長年選ばれ続ける汎用リードタイプ抵抗器 永年にわたり多様な産業機器・民生機器で採用されてきた高い実績を誇る炭素皮膜固定抵抗器です。標準サイズの「RD」に加え、高密度実装に対応する小型タイプの「RDM」をラインアップし、各種電源や制御基板の最適設計に貢献します。 【RD/RDM の特長】 1. 【高い信頼性と実績】 長年幅広い分野で愛用される汎用ロングセラー製品で、高い品質安定性を発揮 2. 【基板高密度化に対応】 標準品（RD）に加え、同等電力でサイズをダウンサイジングした小型品（RDM）を完備 3. 【環境規制適合】 環境負荷に配慮したRoHS指令適合仕様 4. 【多彩な実装スタイルに対応】 アキシャル・ラジアルテーピング、各種フォーミング（キンク加工等）など基板実装に応じた形状選択が可能 5. 【ゼロオーム抵抗器も用意】 回路交差やジャンパー用途に最適な10mΩ以下のゼロオーム品も同一外形サイズでラインアップ ※カタログ・仕様書のダウンロードや評価サンプルのご請求は下記URLからアクセスできます。
この製品へのお問い合わせ
基本情報
定格電力：0.166W～0.5W 最高使用電圧：200V～350V 最高過負荷電圧：400V～700V 抵抗値範囲：1 Ω～5.1M Ω（E24系列）※ゼロオーム品は10mΩ以下 抵抗値許容差：±2% (G), ±5% (J) 外形寸法（L: 長さ）：3.2 (+0.2/-0.0) mm～8.5 (±0.5) mm 外形寸法（D: 胴径）：1.85 (±0.2) mm～2.8 (±0.3) mm リード線径（ϕd）：0.45 (±0.05) mm～0.7 (±0.05) mm 抵抗温度係数 (T.C.R)：-1500～+350 ppm/℃（抵抗値レンジによる） 過負荷（短時間）：抵抗値変化率≦±(0.75%+0.05Ω) はんだ耐熱性：抵抗値変化率≦±(0.5% + 0.05Ω) 耐久性 (70℃ 1000h)：抵抗値変化率≦±(2.0%～3.0% + 0.05Ω) ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
価格帯
納期
用途／実績例
電力変換回路や制御用電源をはじめ、多種多様な電子・電気機器の電流制限・分圧回路などに使用されています。 •電源・電力変換機器 oスイッチング電源のフィードバック・保護・制限回路 oインバーター回路のバイアス回路および制御基板 oACアダプターの制御部および入力/出力回路 •産業・FA制御機器 o各種産業用コントローラー、PLC、センサー機器の信号処理回路 o制御基板におけるジャンパー配線・共通回路部（ゼロオーム品活用） •民生・家電製品 o家電製品（AV機器、白物家電）の電源基板・主制御基板 ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
