【難燃性UL94V-0適合】RDF/RDMFシリーズ 不燃性炭素皮膜固定抵抗器｜機器の安全対策とコストパフォーマンスを両立

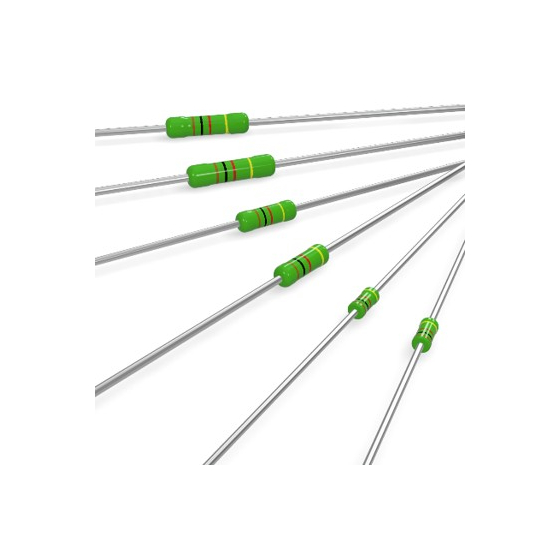

「RDF/RDMFシリーズ」は、難燃性グレードUL94V-0に適合した不燃性外装塗料を採用した炭素皮膜固定抵抗器です。過負荷や異常発熱が発生した場合でも塗料自体が燃焼・赤熱しにくく、機器内部における火災や周辺部品への被害拡大リスクを抑制します。 【 RD/RDM の特長】 • 【難燃性UL94V-0適合の外装塗料】 外装に不燃性・難燃性塗料を採用し、異常過熱時の発火・赤熱リスクを低減して高い安全性を確保 • 【高密度実装に対応する小型ラインアップ】 標準品（RDF）に加え、同等電力でダウンサイジングを実現した小型品（RDMF）をラインアップ • 【環境規制適合】 環境負荷物質に配慮したRoHS指令適合仕様 • 【多彩な実装スタイルに対応】 アキシャル・ラジアルテーピング、各種フォーミング（キンク加工・縦型・横型等）に対応し基板挿入を効率化 • 【幅広い定格電力・抵抗値範囲】 定格電力0.166W～0.5W、抵抗値範囲1Ω～5.1MΩと多目的な電源・制御回路に対応可能 ※カタログ・仕様書等のご請求は、下記URLからアクセスできます。
この製品へのお問い合わせ
基本情報
仕様／スペック外装難燃性：グレードUL94V-0 適合 定格電力：0.166W ～ 0.5W 最高使用電圧：200V ～ 350V 最高過負荷電圧：400V ～ 700V 抵抗値範囲：1 Ω ～ 5.1M Ω（E24系列） 抵抗値許容差：±2% (G), ±5% (J) 外形寸法：（L: 長さ）3.2 +0.2/-0.0 mm ～ 8.5 ±0.5 mm 外形寸法：（D: 胴径）1.85 ±0.2 mm ～ 2.8 ±0.3 mm リード線径（：ϕd）0.45 ±0.05 mm ～ 0.7 ±0.05 mm 外装色：グリーン（不燃性塗装） ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
価格帯
納期
用途／実績例
高い安全性と燃焼防止が強く求められる各種電源回路・電力制御基板を中心に採用されています。 •電源・電力変換機器 oスイッチング電源の一次側・二次側制御回路およびバイアス回路 oACアダプターの制御基板および保護関連回路 oインバーター回路の信号処理・電圧設定部 •産業・FA制御機器 o厳格な安全基準が求められる産業用コントローラー、PLC、インバータ制御基板 o各種駆動機器・アクチュエータの制御電源部 •民生・家電製品 oエアコン、洗濯機、調理家電などの各種家電品メイン電源基板 o常時通電される機器の安全対策回路 ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求は上記URLからアクセスできます
