既存の丸穴を基準に角穴を追加工。支給相手部品との組合せも確認する受託加工

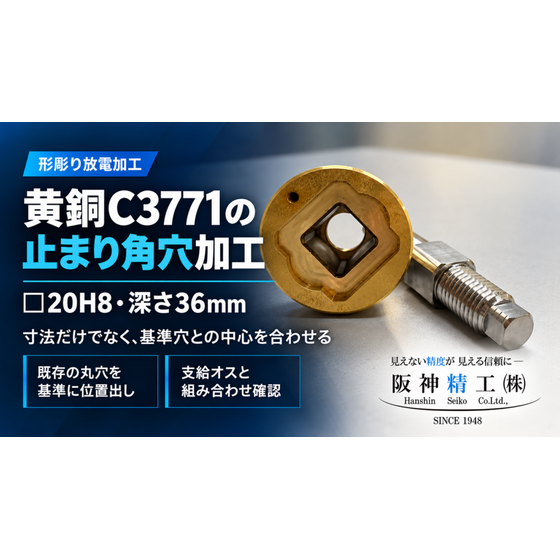

黄銅C3771の部品に、形彫り放電加工で止まり角穴を追加する受託加工サービスです。 掲載事例では、メス部品8個に□20H8・深さ36mmの角穴を加工。角穴の奥へ続く既存の丸穴を基準に位置出しを行い、加工後に支給オスを実際にはめて組合せを確認しました。 角穴の寸法だけでなく、基準穴との中心位置、底部の形状、相手部品との関係を確認します。完成図面・追加工前の写真・材質・数量・公差・希望納期をお知らせください。加工可否と検査方法は個別に検討します。 画像は元記事の説明用ビジュアルです。
この製品へのお問い合わせ
基本情報
【掲載事例の条件】 材質：鍛造用黄銅C3771 加工方法：形彫り放電加工 加工内容：メス部品への止まり角穴の追加工 角穴寸法：□20H8（＋0.033／0mm） 角穴の深さ：36mm 数量：8個 位置の基準：角穴の奥にある既存の丸穴 組合せ確認：支給オスを実際にはめて確認 ※角穴部分は深さ36mmで止まり、その先へ丸穴が続く構造です。底面全体が閉じた穴ではありません。 ※片側0.01mmの寸法差を目標に加工した事例です。実測値や中心ずれの公差、全案件の保証値ではありません。
価格情報
図面・数量・支給品の状態・角穴寸法・深さ・公差・検査要求を確認し、個別にお見積りします。
納期
※図面、数量、材料・支給品の状態、希望納期を確認してご案内します。
用途／実績例
【実加工事例】 黄銅C3771のメス部品8個へ、既存の丸穴を基準に止まり角穴を追加工。加工後は支給オスとの組合せを確認しました。 【加工相談例】 ・既存穴を基準に角穴の中心を合わせたい ・相手部品に合わせてメス側だけを追加工したい ・穴寸法と組合せの両方を確認したい 相談時は断面図、基準穴・面の指示、相手部品の支給可否をお知らせください。数値検査の必要項目・方法・提出資料は事前に確認します。
この製品に関するニュース（1）
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
