効率的なSMT生産のための最高品質の試験結果

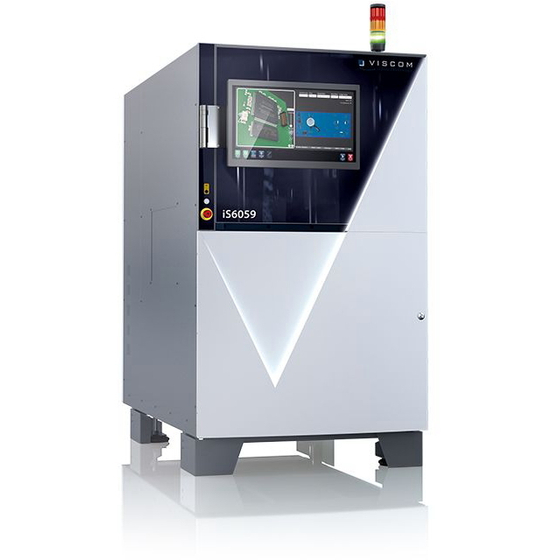

iS6059 PCB Inspection は、特殊な高速3Dカメラ技術の利点を、優れた検査品質と非常に高速な検査速度を組み合わせました。アセンブリの経済的な大量生産のために開発された3D AOIシステムは、コンポーネントとハンダ接合部位の両方を確実に検査します。インダストリー4.0アプリケーションのために、生産工程内でインテリジェントにネットワーク化することができます。
この製品へのお問い合わせ
基本情報
システムハウジング： 997 mm x 1756 mm x 1753 mm (幅 x 奥行き x 高さ) センサー： XMs-II 3Dセンサー Z解像度： 0,5 µm Z計測範囲 30 mmまで 斜視カメラ メガピクセルカメラの数 8 直交カメラ 解像度： 10 µm 画像サイズ： 50 mm x 50 mm 検査速度 最大65 cm²/s 基板搬送 基板寸法： 508 mm x 508 mm; ※長さ720mmまでの回路基板のためのロングボードオプションがあります。
価格情報
-
納期
用途／実績例
・コンポーネント: 03015パーツやファインピッチのパーツまで ・はんだ接合部、アセンブリ、フリーエリア、文字認識、はんだペースト、構造形状、アセンブリ欠陥 ・欠陥/特徴: ハンダが多すぎる/ハンダが少なすぎる、ハンダの欠如、コンポーネント欠如、コンポーネントのミスアラインメント、不適切なコンポーネント、コンポーネントの損傷、コンポーネントの実装過多、コンポーネントの側面実装、裏面実装、ピンの損傷、曲がったピン、ブリッジ/短絡、ツームストーン現象、リード浮き、ハンダ欠陥、濡れ性、汚染、極性エラー、ねじれ、形状欠陥 ・オプション: 空き領域の分析、カラーリング分析、ウォブルエラー、OCR、ハンダ結合部の ブローホール、ハンダボール/ハンダ飛散
カタログ（1）
カタログをまとめてダウンロード
企業情報
基板実装ラインの「品質ｘ検査」について、ご提案をさせて頂きます。海外市場でトップシェアの製品のご提供を行うと共に、万全の保守体制、サポート体制にてお客様をバックアップさせて頂きます。
