¥45,000〜、自社サイトで自動見積対応。熱伝導率0.3〜12W/mK、大判622×546mmまで

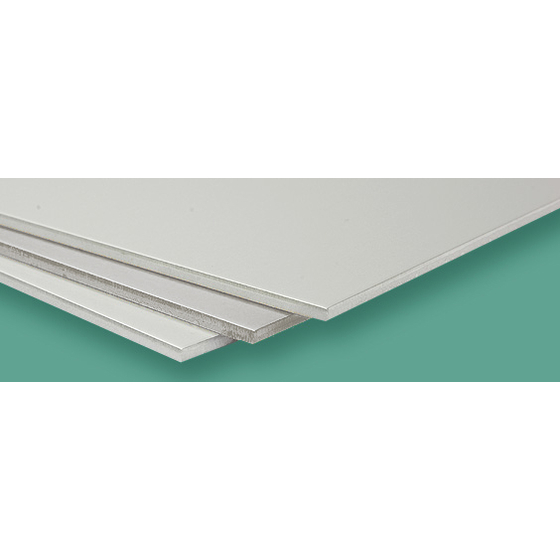

アルミニウムをベースに使用した放熱性に優れるプリント基板です。「銅箔（回路層）＋絶縁層＋アルミベース」の3層構造により、FR-4基板と比べて放熱性が大幅に向上。発熱量の大きいLEDや電源部品に適しています。熱伝導率0.3〜12W/mKの幅広い材料を取り扱い、汎用LED照明から高出力パワーデバイスまで用途に応じた最適な材料を選定・提案します。最大外形622×546mmの大判サイズにも対応し、試作1枚から量産まで対応可能。片面だけでなく、両面TH（スルーホール）構造のアルミ基板にも対応しています。¥45,000〜の低価格設定で、自社サイト（signus.co.jp）にて自動見積にも対応。FR-4からアルミ基板への移行検討では、設計レビューからサポートします。銅ベース基板やセラミック基板（Al2O3/AlN）との比較検討もお任せください。
この製品へのお問い合わせ
基本情報
基板種別：アルミベース（メタルコア） 熱伝導率：0.3〜12 W/mK 最大外形サイズ：622×546mm（大判対応） 層構成：1層（片面）・2層（両面TH構造対応） 表面処理：金フラッシュ、フラックス、HASL（無鉛）他 銅厚：35〜140μm（要相談） 最小ロット：1枚〜（初回から）
価格情報
価格：¥45,000〜 自動見積：自社サイトにて対応 お気軽にお問い合わせください。
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
用途／実績例
LED照明・各種LEDモジュール、電源モジュール・DC-DCコンバーター、車載機器（ECU・LED照明）、太陽光インバーター・パワーコンディショナー、産業機器電源回路 ●詳しくはお問い合わせください。
