【各種工程の異常検知】例）圧入側の機械に力センサを組み付けることで部品の欠損だけでなく、圧入される側のバリさえも検出！

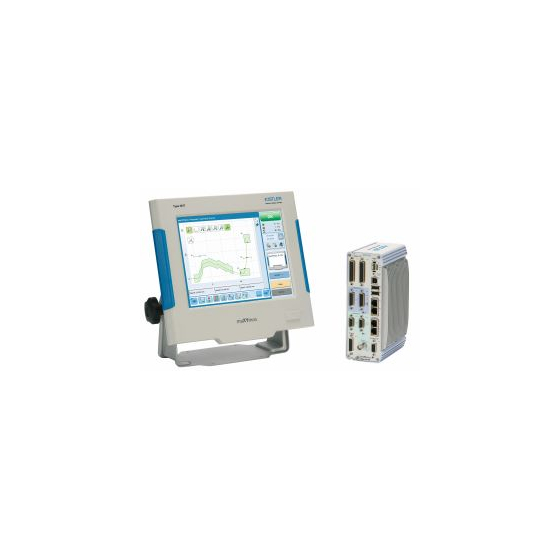

maXYmos TLは、相互関係のある2つの測定値をX-Y線図で波形表示すると共に、その波形に基づく製造工程の監視を行うユニットです。また、センサ信号を時系列で波形表示し、その波形に基づく監視を行うことも可能です。 maXYmos TLには多数の判定基準（しきい値）が用意されていますので、さまざまな製造工程に対応したインプロセス監視が実現できます。 【特長】 ・圧電式および歪ゲージ式センサ用アンプを内蔵 ・エンコーダ信号にも対応 ・10.4インチ・タッチパネル式カラーディスプレイによる表示・操作 ・多くの良否判定基準（しきい値）を用意 ・最大10の良否判定基準を設定可能 ・ディスプレイモジュール1台に対し、監視モジュールを8台まで接続可能 ・CC-Linkにも対応
この製品へのお問い合わせ
関連動画
基本情報
maXYmos TLは、大きく分けて２つのモジュールから構成されています。センサ信号を収集し、その波形に基づき監視を行う「測定・評価モジュール(MEM)」、および波形の表示や判定基準（しきい値）などの設定を行うためのタッチパネルを持つ「ディスプレイモジュール(DIM)」の２つです。 ディスプレイモジュール(DIM)には、最大８台の測定・評価モジュール(MEM)を接続することができます。例えば、測定・評価モジュール(MEM)とディスプレイモジュール(DIM)を各１台のみ使用し、力と変位の関係から一箇所の圧入工程を監視するシンプルなシステムから、複数台の測定・評価モジュール(MEM)を使用し、複合的な組立工程を同時に監視するシステムまでフレキシブルに対応することができます。 また、下位機種であるmaXYmos BL(Basic Level) 型式5867B...が持つ判定基準（しきい値）に加え、傾き、変曲点、ヒステリシス、平均値などを利用した判定基準がmaXYmos TLには追加されており、高度な製造工程の監視が実現可能です。
価格帯
納期
用途／実績例
• ボールベアリングやバルブシートなどの圧入工程の監視 • かしめやリベットによる締結工程の監視 • 止め輪取付け工程の監視 • コネクタの挿入力および引抜き力の検査 • タクタイルスイッチやロータリースイッチの検査 • ショックアブソーバの動作確認試験 など
カタログ（4）
カタログをまとめてダウンロード
この製品に関するニュース（19）
企業情報
日本キスラーは、水晶圧電式の技術で世界をリードしているキスラーインストルメンテ社（スイス）の日本法人です。 キスラー社は長年にわたって製品研究開発へ多額の投資を行い、多くの革命的な技術開発を成し遂げ、あらゆる測定上の問題を世界に先駆けて解決してきました。 日本キスラーは1985年の創立以来、経験に裏付けされた高い技術力をもとに、国内およびアジアパシフィック地域のお客様に、圧電式センサ、歪センサ、チャージアンプ、データ処理/解析ソフトなど多岐に渡る製品、および関連機器の販売、技術サポート、品質管理サービスを提供し続けています。 ※弊社の取り扱い製品一覧や新着ニュースにつきましては、ぜひ「特設サイト」よりご覧ください。 https://premium.ipros.jp/kistler/ ※また、ご質問などはご遠慮なく下記「お問い合わせ」フォームよりご連絡ください。
