試験・計測アプリケーション用モジュラープラットフォーム
オープン業界プラットフォームPXI Expressは、広範囲な産業、研究、開発における、PCアーキテクチャをベースにした高性能テストおよび測定アプリケーションです。 ・高い需要がある測定および自動化システム ・同期と柔軟性、測定システムとしての拡張性。 ・PXI比較では、より高いデータ転送速度、拡張されたタイミングと同期機能、下位互換性を持つ。 ・PXI Expressシステムのカスタマイズに柔軟に対応 高精度タイミングと高性能同期機能： ・PCIeGen3および最大8リンクによって、シミュレーションや計測データの取得や評価に十分な帯域をサポート ・精巧なクロック＆トリガアーキテクチャが計測データの同期中のサポートを提供 ・PXI-1との下位互換性があり、多種類の専用計測カードおよび試験カードへのアクセスが可能 カスタム対応： ・カスタマイズされたバックプレーン（スロット数と構成、水平方向または垂直方向実装） ・アプリケーションに適合するシャーシ（ラックで使用する場合はサブラック、デスクトップソリューションの場合はケース） ・顧客向け色指定、ロゴ対応
この製品へのお問い合わせ
関連動画
基本情報

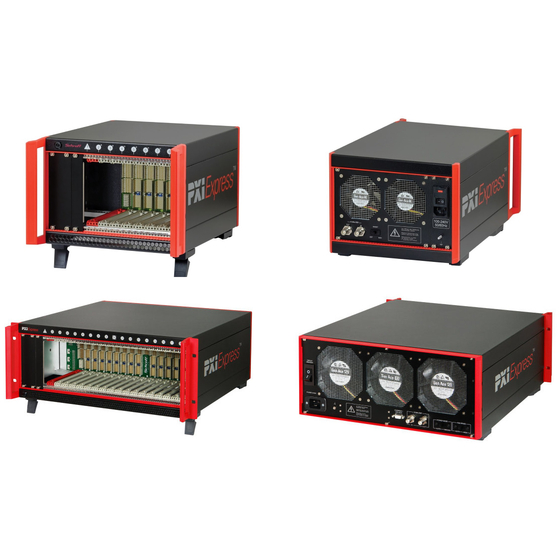

（標準システム） ・PXI Expressデスクトップシャーシ 4 U、8スロット、44 HP、深さ315 mm。 EMC対応、可動足 ・1 PXIeシステムスロットと7ハイブリッドスロット ・デフォルトの4リンク（4 x 4）＋システムスロット ・3 Uボード用 8スロットバックプレーン（左側システム） PCIe 24レーンスイッチモジュール背面取付 PCIe-PCIブリッジモジュー背面取付、PCIe x1〜32ビット33 MHz PXI Expressクロックモジュール背面取付、PXI-1およびPXI-5 CLK ・温度制御されたファンによる下部から後方へのエアーフロー ・電源：ワイドレンジ入力100〜240 VAC、400W 出力：3.3 V / 25 A、5 V / 25 A、12 V / 15 A、 - 12 V / 2 A。 5 V補助/ 1 A ・冷却：コントローラー付き各152.3 cfmの80 mm低騒音ファンｘ2 ・外部10 MHz REFクロック出力（BNCコネクタ）
価格帯
納期
用途／実績例
• 自動運転のシミュレーション • シリーズ製品の製造テスト （携帯電話、半導体、…） • 機械の監視と監視 • 自動車、航空機、宇宙市場向けのテストと測定 • 先端物理学ラボでの研究、防衛用データ収集 • エネルギー生成と配電のシミュレーションとテスト、オーディオおよびビデオ信号のテスト
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 14579-030 | PXI Express 3U8slot システム（Schroff PXI 5350D-8H7） |
| 14579-040 | PXI Express 3U18slot システム（Schroff 18slot PXI Express） |
| 23297-432 | PXI Expressエンベデッドコントローラ3U 4TE （PXIe Embedded Controller CPe-AA420） |
カタログ（3）
カタログをまとめてダウンロード
企業情報
nVentは、これまでPentair製品の一部であった様々なブランドを統合し、 システムや電装品保護のリーディングカンパニーとして、その力を発揮してきました。 nVentは、より安全なシステムがより安全なフィールドを保証するために、 独創的で信頼あるソリューションをお客様に提供します。 それぞれのブランドは、電気部品およびシステムのグローバルスタンダードを確立しており、これまでお客様より信頼を得てきたブランドの総合的なレガシーを継承します。 また自社工場を日本国内に所有しており日本の技術スタッフがお客様のご要望に応じ、 標準品のみならずカスタマイズ製品を日本品質で対応いたします。
