プリント基板分割工程の 並行段取りによる生産性向上やインライン化にも対応！【2026年 第40回インターネプコンに出展】

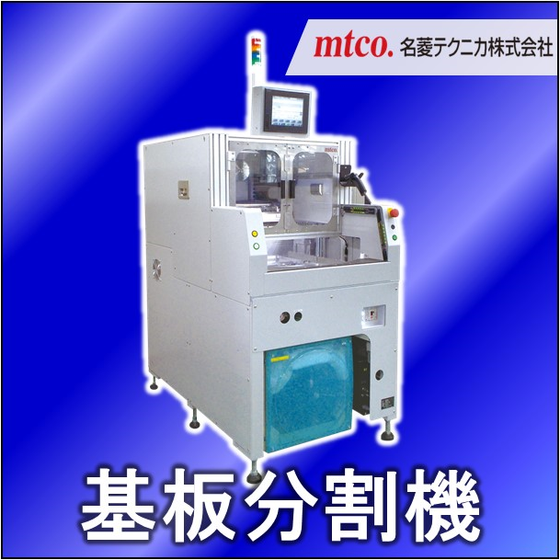

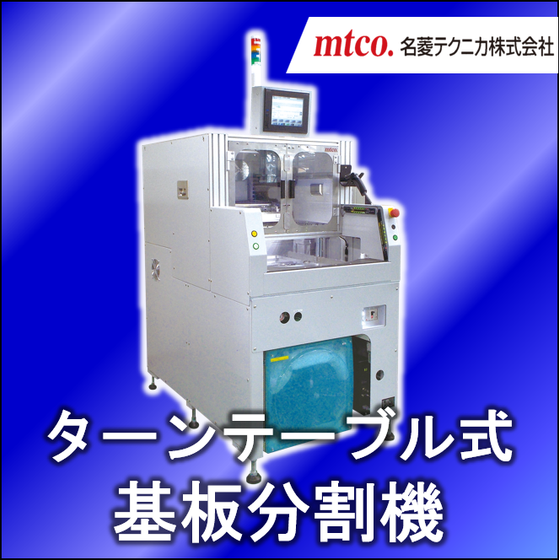

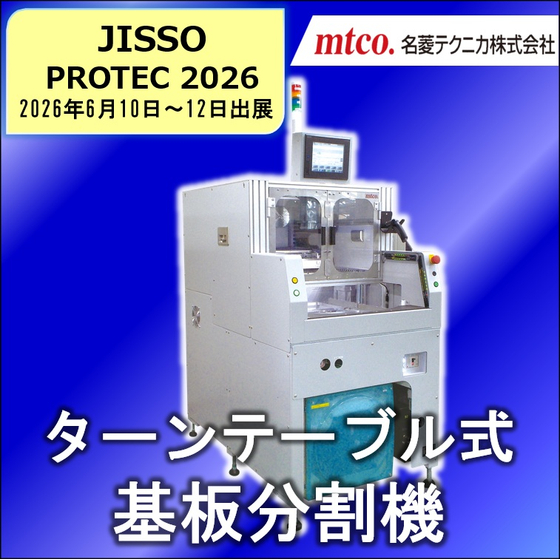

小型・複雑形状の多数個取り基板をルーター方式で分割する装置です。 基板加工中に並行して次のワークの段取りができるため、 基板交換時の待機時間をなくせます。 また、サイクルタイムの短縮ができるため、 オペレータ数を増やさずに生産性が向上します。 プリント基板の供給から基板分割、分割済み基板の搬出トレイへのパレタ イズを含め、供給・分割・排出・トレイ詰めの一連の工程を自動化にも対 応。(基板分割機＋ロボット搬送システム) 【特長】 ■並行段取り可能な自動ターン方式の2テーブル搭載 ■ロボット活用により汎用的なインライン仕様にも適応 ■ルータ箇所毎のZ軸高さ設定による切断時間の短縮 ■ビットの使用距離を監視し自動交換することにより稼働率を向上 ■集塵機内蔵で装置サイズのコンパクト化を実現 ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。 ★シングルタイプをご希望の方はこちら▽ https://mono.ipros.com/product/detail/2000569194
この製品へのお問い合わせ
関連動画
基本情報
【仕様（一部抜粋）】 ■テーブル：2テーブル（自動ターン方式） ■対象基板サイズ（縦×横）：250mm×350mm Mサイズ基板対応 ■基板取扱 ・基板材質：ガラスエポキシ(FR-4)、CEM-3等の樹脂基板 板厚：0.4～2.0mm ・位置規制方法：治具による位置決め ■基本性能 ・X-Y軸位置決め方式：2軸ACサーボ制御 ・X-Y軸移動速度：最大1,200mm/s ・繰返し位置決め精度：±0.01mm ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
価格情報
オプション仕様により価格が異なりますのでお気軽にお問い合わせください。
納期
用途／実績例
詳しくはPDFをダウンロードして頂くか、お問い合わせください。
