高剛性・高品質・低ランニングコスト化を実現するスタンドアロン型ルーター式基板分割機で貴社の生産性・品質向上に貢献します！

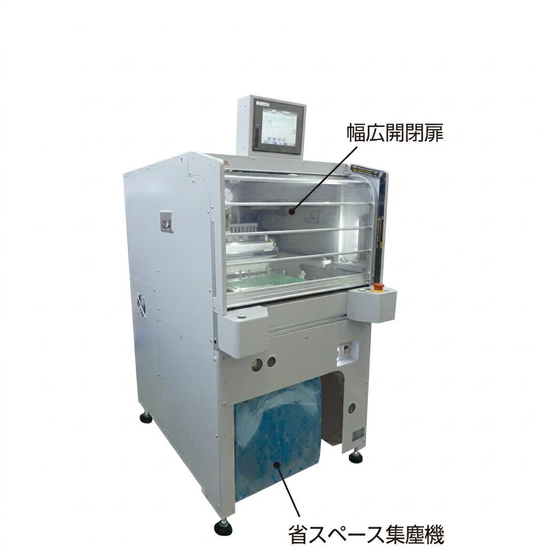

『MR2535H2』は、小型・複雑形状の多数個取り基板の 高効率分割・低ランニングコスト化を実現する基板分割機です。 プリント基板を低ストレスでカットできるため、 従来の手折りやプレス方式における応力による実装部品 （積層セラミックコンデンサ等）の破損リスクを軽減可能です。 マザー工場三菱電機名古屋製作所様内で培った経験を活かし、 貴社の生産性・品質向上をサポートします！ 【特長】 ■高剛性・高品質・低ランニングコスト化の実現！ ■実装後のプリント基板の複雑な形状の不要部分を ルータービットによりカット ■装置開閉扉の開口幅を広くすることで段取性を向上 ■集塵機を装置下部に内蔵することで省スペースを実現 ■X-Y軸の移動速度の高速化（当社従来比3倍）により 生産性を大幅に向上 ■切断箇所ごとにZ軸方向の位置を設定可能なのでタクト短縮が可能 ■画像ティーチング機能も対応でき多品種基板の切断点設定など、 短時間で切断点の設定が可能 ※インライン型、ターンテーブル型も取り扱っております。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【仕様（一部抜粋）】 ■対象基板最大サイズ（縦×横）：250mm×350mm Mサイズ基板対応 ■基板取扱 ・基板取扱：ガラスエポキシ（FR-4）、CEM3等の樹脂基板 ・板厚：0.4～2.0mm ・位置規制方法：治具による位置決め ■基本性能 ・X-Y軸位置決め方式：2軸ACサーボ制御 ・X-Y軸移動速度：最大1,200mm/s ・繰返し位置決め精度：±0.01mm など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ■名菱テクニカ株式会社 FA機器製品のマザー工場である三菱電機名古屋製作所様の 100％子会社であり、同社の生産設備の設計・製造・据付、 およびFA製品の製造請負を行っております。 長年同社の高い品質要求に応えてきた経験を活かし、 この度、満を持して外販を始められました。 豊富な設計・開発・製造経験に基づき、 貴社ご要望に柔軟にご対応可能です。 また、迅速なアフターサービスには定評があり、 多くのお客様にご好評いただいております！
価格帯
500万円 ~ 1000万円
納期
用途／実績例
【製品URL】 http://www.mtco-web.co.jp/products/divide/router.html 【動画URL】 http://www.mtco-web.co.jp/products/movie/router.html 【オプションURL】 http://www.mtco-web.co.jp/products/divide/option.html 【よくあるご質問URL】 http://www.mtco-web.co.jp/products/divide/faq.html 【お客様の声URL】 http://www.mtco-web.co.jp/products/divide/review.html ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
