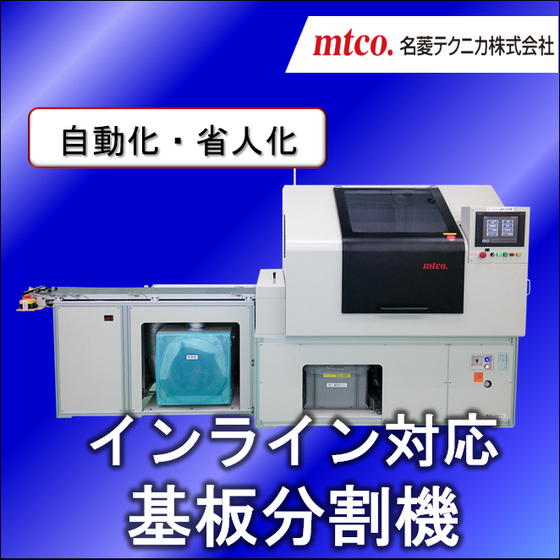

プリント基板切断工程を自動化したインラインモデル
各種プリント基板を製造ラインのままインラインで自動切断します。 基板分割機に常にオペレータを配置する必要がなく省人化を実現します。 【特長】 ■ビットの使用距離を監視し自動交換することにより稼働率を向上します。 ■捨て基板は装置下部にある捨て基板箱へ自動回収されます。 ■ツインスピンドルも選択すれば同時切断により高生産性を実現します。 ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
【仕様（一部抜粋）】 ■対象基板最大サイズ（縦×横）：250mm×350mm Mサイズ基板対応 ■基板取扱 ・基板取扱：ガラスエポキシ（FR-4）、CEM3等の樹脂基板 ・位置規制方法：治具による位置決め ■基本性能 ・X-Y軸位置決め方式：2軸ACサーボ制御 ・X-Y軸移動速度：最大500mm/s ・繰返し位置決め精度：±0.02mm など ■装置外形寸法 ・3422W×1340D×2000H 約1000kg
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
