プリント基板切断工程を自動化したインライン対応モデルで貴社の生産性・品質向上に貢献します！

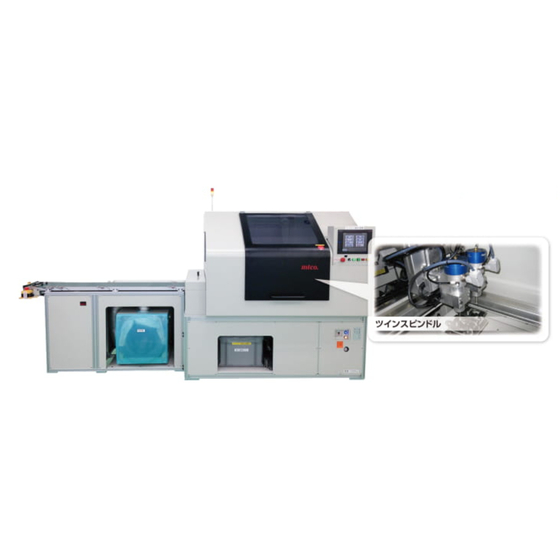

各種プリント基板を製造ラインのままインラインで自動切断します。 基板分割機に常にオペレータを配置する必要がなく省人化を実現します。 【特長】 ■ビットの使用距離を監視し自動交換することにより稼働率を向上します。 ■捨て基板は装置下部にある捨て基板箱へ自動回収されます。 ■ツインスピンドルも選択すれば同時切断により高生産性を実現します。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【仕様（一部抜粋）】 ■対象基板最大サイズ（縦×横）：250mm×350mm Mサイズ基板対応 ■基板取扱 ・基板取扱：ガラスエポキシ（FR-4）、CEM3等の樹脂基板 ・位置規制方法：治具による位置決め ■基本性能 ・X-Y軸位置決め方式：2軸ACサーボ制御 ・X-Y軸移動速度：最大500mm/s ・繰返し位置決め精度：±0.02mm など ■装置外形寸法 ・3422W×1340D×2000H 約1000kg ■名菱テクニカ株式会社 FA機器製品のマザー工場である三菱電機名古屋製作所様の 100％子会社であり、同社の生産設備の設計・製造・据付、 およびFA製品の製造請負を行っております。 長年同社の高い品質要求に応えてきた経験を活かし、 この度、満を持して外販を始められました。 豊富な設計・開発・製造経験に基づき、 貴社ご要望に柔軟にご対応可能です。 また、迅速なアフターサービスには定評があり、 多くのお客様にご好評いただいております！
価格帯
500万円 ~ 1000万円
納期
用途／実績例
【製品URL】 http://www.mtco-web.co.jp/products/divide/inline.html 【動画URL】 http://www.mtco-web.co.jp/products/movie/inline.html 【オプションURL】 http://www.mtco-web.co.jp/products/divide/option.html 【よくあるご質問URL】 http://www.mtco-web.co.jp/products/divide/faq.html 【お客様の声URL】 http://www.mtco-web.co.jp/products/divide/review.html ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
