ブレーキ・ストッパ不要！電源が無くても駆動可能、荷重も保持できるセルフロックウインチ。軽量・スマート・コンパクトで用途多数！

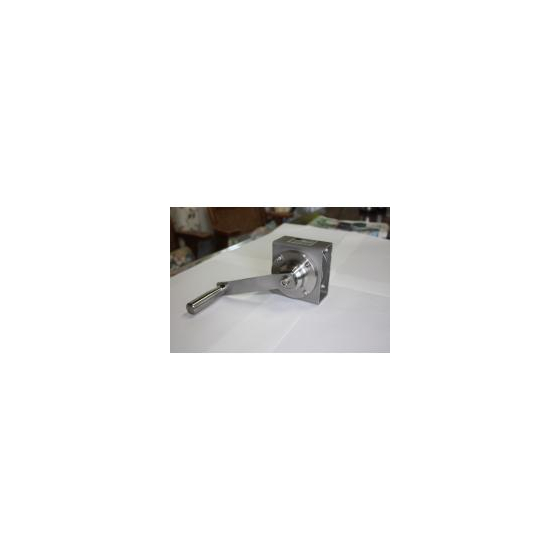

すでにご好評いただいております新セルフロック機構（ShojiーLock)を内蔵した小型・軽量ウィンチに従来の鉄製に加え、 錆に強いステンレスタイプとアルミタイプもラインナップ。 クリーンルーム対応でのご要望が多かったためで、小型・軽量かつスッキリした外観を実現しており、省スペース化も図れます。 正逆両方向に回り、止めたところで荷重を保持します。電源の無い災害対策・省エネ対策として幅広く使用可能です。 また、ラチェットではないため、大変静かにお使いでき、夜間作業や病院・研究所・実験場などに向いています。 ＳＵＳ製はクリーンルームでの使用の他、海洋系、船舶系での使用も可能です。またアルミ製は軽量につき、携帯に便利です。 ※詳しくは公式サイトをご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
基本仕様： 最大ロープ引張力５０ｋｇｆ、１回転当たりの昇降量約１３ｍｍ、最大荷重時入力トルク約３Ｎｍ、 ハンドル操作力約２．８ｋｇ（ハンドル径１２０ｍｍ）、ワイヤー巻取り長さ約５ｍ（φ３ｍｍ）、本体自重２．１ｋｇ ＊このほかの製品につきましては、ＨＰ、カタログ等でご確認ください。 【特長】 ○操作を止めた位置を保持します ○小型・軽量・経済的です ○強度・耐久性に優れています ○ラチェット音が無く静粛に操作できます ○故障しにくい簡単構造で操作ミスも防ぎます ○ワンタッチで簡単電動操作（電動／手動ウインチ SWE） 【その他特長】 ○ロープ巻取りの向きを選ばないドラム ○静粛で強力な独自の保持機構をドラム内に密封 ○左右どちらに回転しても止めた位置が保持される入力軸 ○ラチェットレスでスムースに操作できるハンドル ○小型・軽量で取り付け方向を選べるチューブ形ケース ○オールステンレス製により、幅広く使用可能 （食品、医療、病院、クリーンルーム、海洋、船舶など）
価格情報
- 詳細はお問い合わせください。
納期
※詳細はお問い合わせください。
用途／実績例
・真空装置メーカーはじめクリーンルーム仕様工場にて採用 ・医療機器メーカーに装置として採用 ・食品工場のラインに採用 ・半導体製造ラインで採用 ・大学研究室で採用（モータ駆動タイプ） ・建築・インテリア部門でも採用あり
詳細情報
-
アルミ製で半導体装置実績あり アルミ素材（Ａ７０７５）で半導体装置の実績があります。 ワイヤーでなくポリエステルベルトで巻き上げるタイプもあります。
-
有機繊維ロープもあります 医療機器向けではワイヤーでなく、有機繊維ロープで巻き取るタイプもあります。 写真は鉄製に無電解ニッケル処理を施し、安価に仕上げています。
カタログ（2）
カタログをまとめてダウンロード
CADデータ（7）
| 型番 | 概要 | ファイル |
|---|---|---|
| SWM-050-12AK70（54） | 手動専用ウインチ 最大ロープ引張力５０ｋｇｆ 減速比ｉ＝１２ 軽量アルミタイプ ドラム径Φ７０ｏｒΦ５４ |
|
| SWM-050L-12 | 手動専用ウインチ 最大ロープ引張力５０ｋｇｆ 減速比ｉ＝１２ ロングボビン |
|
| SWM-100-12 | 手動専用ウインチ 最大ロープ引張力１００ｋｇｆ 減速比ｉ＝１２ |
|
| SWM-050-12 | 手動専用ウインチ 最大ロープ引張力５０ｋｇｆ 減速比ｉ＝１２ |
|
| SWE-300L | 手動／電動工具アシスト用ウインチ 最大ロープ引張力３００ｋｇｆ 減速比ｉ＝８１、１１７、１８２、３５１ ロングボビン 先端六角仕様 |
|
| SWE-300 | 手動／電動工具アシスト用ウインチ 最大ロープ引張力３００ｋｇｆ 減速比ｉ＝８１、１１７、１８２、３５１ 先端六角仕様 |
|
| SWE-100 | 手動／電動工具アシスト用ウインチ 最大ロープ引張力１００ｋｇｆ 減速比ｉ＝６４、９２、１７６ 先端六角仕様 |
|
企業情報
荷重保持機能付減速機構（shoji-lock）は、２０００年代初頭より応用製品のウインチ・ラックジャッキ等を開発。地道な営業活動が実り、様々な用途に採用されはじめました。従来のセルフロック機能を有するウォーム減速機の入出力軸が直交しているのに対し、一直線上（インライン）になっている為、コンパクト設計・省スペース化が図れることが高評価を得て、実例も多種多様になってまいりました。 （日本、米国、ＥＵ（ドイツ、フランス、イギリス）中国、韓国、台湾の特許を取得済みです） さらに、２０２３年４月より新事業としてベトナムをはじめとした海外部品調達事業を開始致しました。弊社部品の大半も現在、海外で調達しており、その実績とネットワークを生かし、部品調達のコスト削減にお悩みの企業様のお手伝いができればと考えております。
