基板の設計から対応！MiniLEDの高密度実装サービスのご紹介

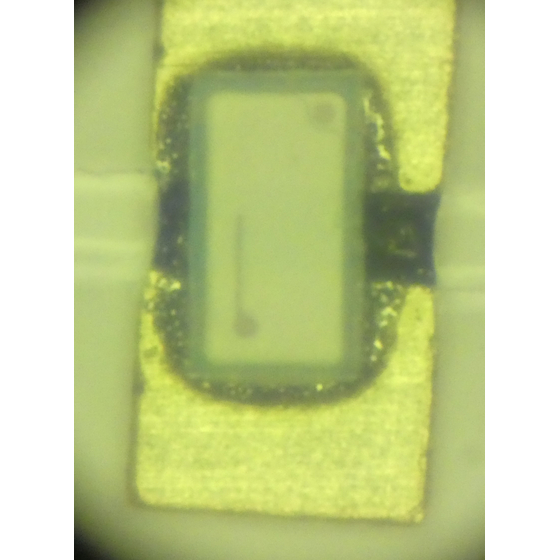

当社では、バックライトの高精細化用途に使用されている「MiniLEDの実装サービス」を行っております。 バックライトの寸法により、様々な実装ニーズが存在します。 弊社では主にAPCを用いて実装を行っています。 【特徴】 ■FPCなどの薄い素材に対応。 ■大基板の実装可能なサイズへの、設計変更もお手伝い。 ■一品からでも承ります。 ※詳細につきましては、別途打合せが必要ですが、 お気軽にお問い合わせください。
