SPEEDIO M300Xd1 EVモータケース加工 治具旋回径をΦ450に拡大するとともにZ軸移動量を380mmに拡大！
SPEEDIO M300Xd1は 広い治具エリアを確保し、治具設計に柔軟性を持たせ、様々な加工ワークに対応します。 治具旋回径をΦ450に拡大するとともに、Z軸移動量を380mmに拡大し、テーブル上面から主軸端面までの距離を伸長しました。 それにより、Ｚ軸方向における広い加工エリアの確保と工具接近性を向上させています。
この製品へのお問い合わせ
関連動画
基本情報
■基本仕様■ --------------------------------------------------------- 移動量 X:300mm Y:440mm Z:380mm A: 120 to -30度、C : 360度 --------------------------------------------------------- 主軸最高回転数（min-1） 10,000min-1 16,000min-1(オプション) 旋削主軸最高回転数 M300Xd1 : 1,500min-1 工具収納本数 22/28本 早送り速度 X×Y×Z軸 50m/min×50m/min×50m/min 割り出し速度 A×C軸 A:50min-1 C:200min-1 所要床面の大きさ 1,520mm×2,667mm
用途／実績例

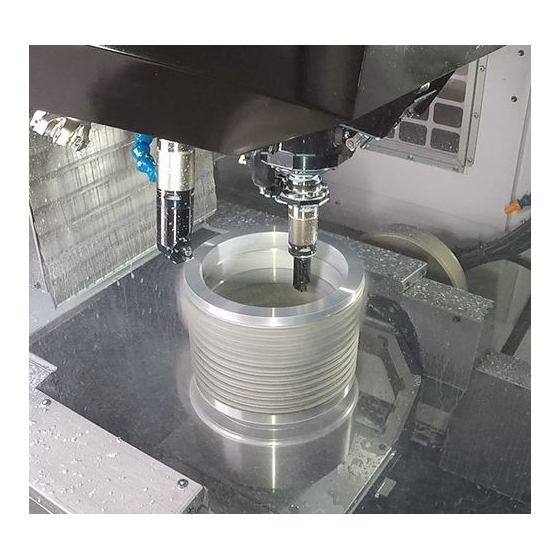

EVモータケース加工 アルミ鋳物 Φ240x175mm
詳細情報
-
Φ240 外径・端面旋削加工
-
Φ180 内径旋削加工
-
Φ63フェイスミル 高速高送り加工
-
Φ4エンドミル 溝加工
-
Φ24.8ドリル 穴加工
-
M6タップ ネジ加工
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| M300Xd1 |
カタログ（1）
カタログをまとめてダウンロード
コンパクトマシニングセンタ SPEEDIO M200Xd1 M300Xd1
