4軸駆動による全周囲の超音波探傷で、シリンダ ブロック ボアの精細かつスピーディな検査を実現

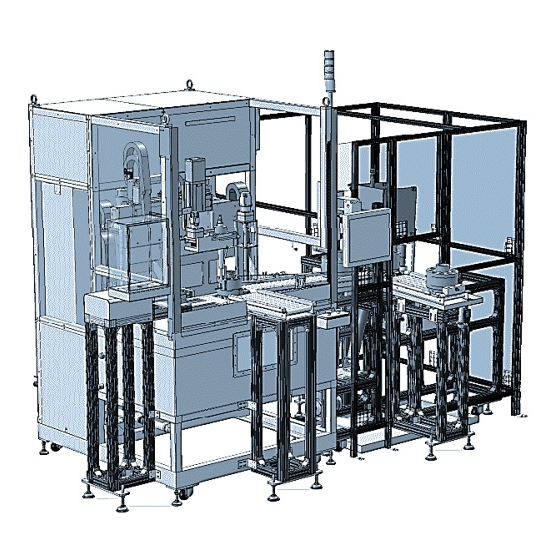

『シリンダ ブロック ボア超音波探傷装置』は、シリンダ ブロック ボア (銅と鋼接合部のハクリ)を検査する自動超音波探傷装置です。 検査部（超音波探傷部、機構部）と水切り部で構成。 超音波探傷部は、超音波探傷器とデータ処理パソコンで構成され、 探傷条件の設定、結果のモニタリングと保存、読込みが可能です。 機構部でワークを全没水侵させて超音波走査した後、ワークを水切り場に自動搬出、 上・下・横方向からエアブローを行います。 【検査仕様】 ■各ボア内を順番に超音波の検査を行う ■超音波のビームは、プローブの先に取り付けたミラー機構で ビームを90°反射させてボア内側面を検査 ■超音波プローブ機構を回転、上下に可動させてボア内側面の前面を検査 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【主な検査仕様(一部)】 ■設備サイズ ・検査部：幅1620mm×奥行き1911mm×高さ2614mm ・水切部：幅1650mm×奥行き1360mm×高さ1795mm ■水槽サイズ ・検査部：幅1300mm×奥行き770mm×高さ500mm ・水切部：幅480mm×奥行き340mm×高さ150mm ■超音波探触子：10MHz PF1.5(1Ch/周波数帯域：1MHz～15MHz/感度：0～80dB) ■動力源/空圧：供給電源 AC200V 3相/0.4Mpa以上 ■サイクルタイム：合計375秒(約6分15秒)～305秒(約5分)※ボア径：Φ33.5～Φ17 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は創業以来、非破壊検査に特化した製品を手がけてまいりました。 中でも、自動車のピストンの品質を検査する「ピストン耐摩環接合検査装置」は 世界有数のピストンメーカーへの納入実績を持ち、アジア圏でトップレベルの 納入実績を誇ります。 非破壊検査機器の設計から製造、プログラミングを一貫して自社で行えるため、 お客様のニーズに沿ったオリジナルの検査機器を製造いたします。 アフターメンテナンスも万全ですので、末永くご愛用いただけます。
