各種ウェーハの厚み測定や、各種研削・研磨・貼り合わせなどへのプロセスへの組み込みに！

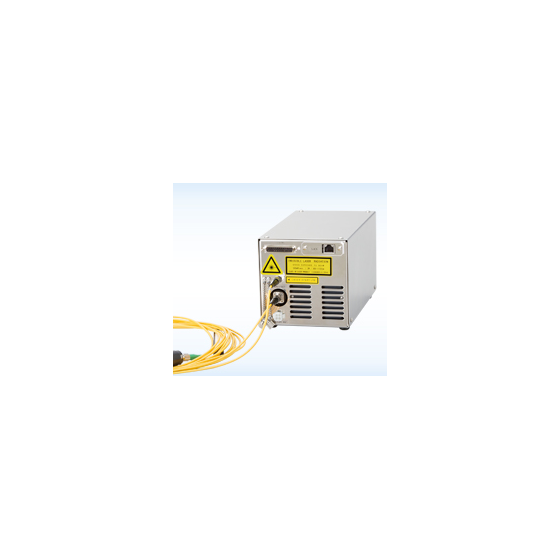

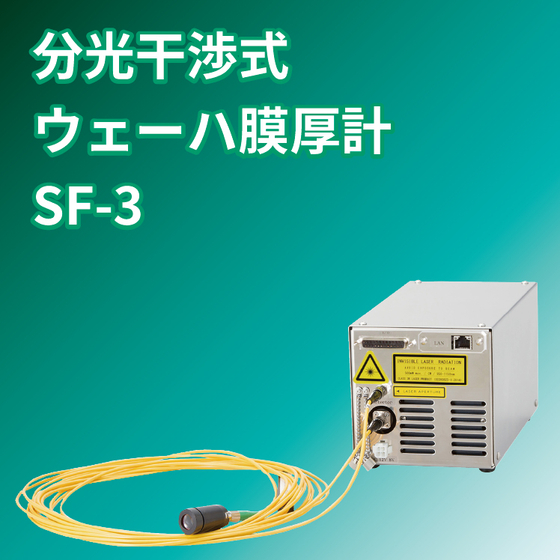

『SF-3』は、ウェーハ等の研削研磨プロセスにおいて、非接触でウェーハや 樹脂の厚みを超高速・高精度に測定を行う、分光干渉式ウェーハ膜厚計です。 光学式により非接触・非破壊での厚み測定ができ、高い測定再現性を実現し、 高速でリアルタイムに研磨モニタも可能です。 また、長いWD(ワークディスタンス)を実現し、機器への組み込みが容易で 多層厚み測定も可能です。 【特長】 ■光学式により非接触・非破壊での厚み測定が可能 ■高い測定再現性を実現 ■高速でリアルタイムに研磨モニタが可能 ■長いWD(ワークディスタンス)を実現し、機器への組み込みが容易 ■ホスト機器からLANを使用したTCP/IP通信で制御 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
■多層厚み測定が可能 ■テンポラリーウェーハ(仮貼り合わせウェーハ)の各層厚み測定が可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■各種ウェーハ(Silicon、その他化合物ウェーハ)厚み測定 ■各種 研削・研磨・貼り合わせなどへのプロセスへの組み込み ■ウェーハ以外の厚膜部材厚み測定 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
