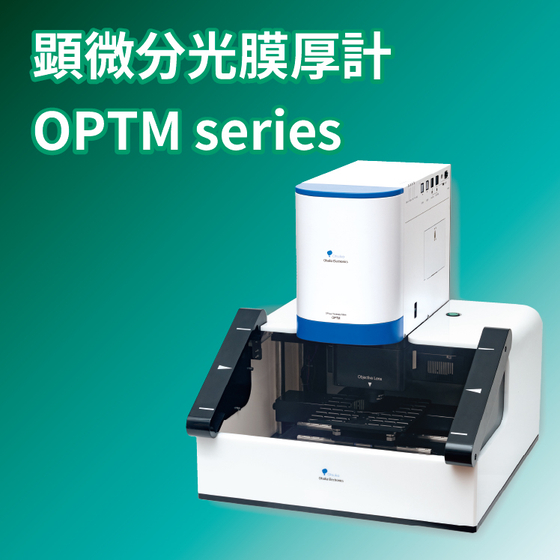

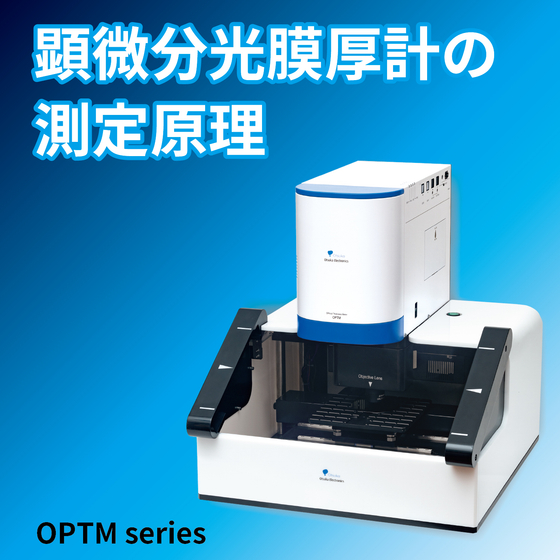

光干渉法による膜厚測定の原理
光干渉法と自社製高精度分光光度計により、非接触・非破壊かつ高速高精度での膜厚測定を可能にしました。 光干渉法は、分光光度計を利用した光学系によって得られた反射率を用いて光学的膜厚を求める方法です。 図１のように金属基板上にコーティングされた膜を例にとると対象サンプル上方から入射した光は膜の表面で反射します（R1）。さらに膜を透過した光が基板（金属）や膜境界面で反射します（R2）。この時の光路差による位相のずれによっておこる光干渉現象を測定し、得られた反射スペクトルと屈折率から膜厚を演算する方法が光干渉法です。
この製品へのお問い合わせ
基本情報
●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜なそ） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
