有機顔料の分散性を高濃度状態で評価
各種有機顔料はプリンタ用インクなどに使用されています。インクが凝集し固まってしまうと色ムラにつながるため、製品寿命や品質向上のためにインクの分散性条件の検討に粒径分布が測定されています。今までは溶媒で希釈して測定されていましたが、このような処理では濃度が薄まり、本来の特性から異なる評価がされてしまうことが考えられます。 図のデータは実際使用している顔料の原液あるいは原液に近い高濃度状態で粒径分布を測定した例です。
この製品へのお問い合わせ
基本情報

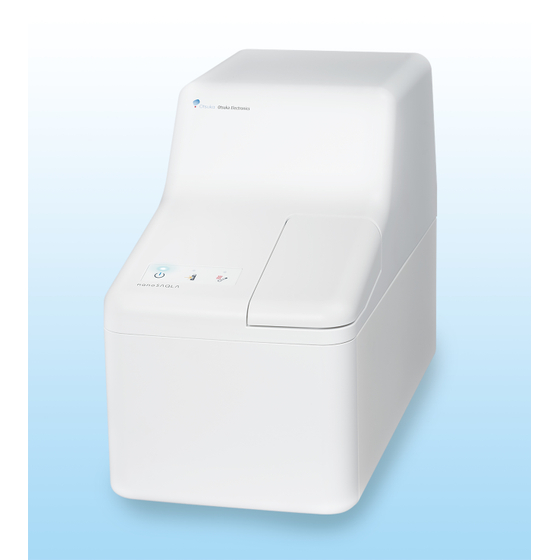

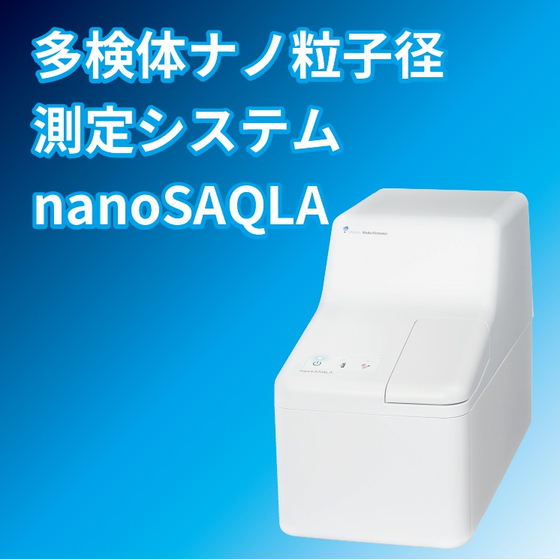

●希薄から濃厚溶液（～40%）まで幅広い濃度範囲の粒子径・ゼータ電位測定が可能 ●標準仕様で5検体連続測定 ●1検体1分の高速測定
価格帯
納期
用途／実績例
●セラミックス・色材工業分野 セラミックス（シリカ・アルミナ・酸化チタンなど） 無機ゾルの表面改質・分散・凝集制御 顔料（カーボンブラック・有機顔料）の分散・凝集制御 スラリー状サンプル カラーフィルター 浮遊選鉱物の捕集材吸着の研究 ●高分子・化学工業分野 エマルション（塗料・接着剤）の分散・凝集制御、ラテックスの表面改質（医薬用・工業用） 高分子電解質（ポリスチレンスルフォネート・ポリカルボン酸など）の機能性の研究、機能性ナノ粒子 紙・パルプの製紙工程制御およびパルプ添加材の研究
