表面粗さを考慮した膜厚解析

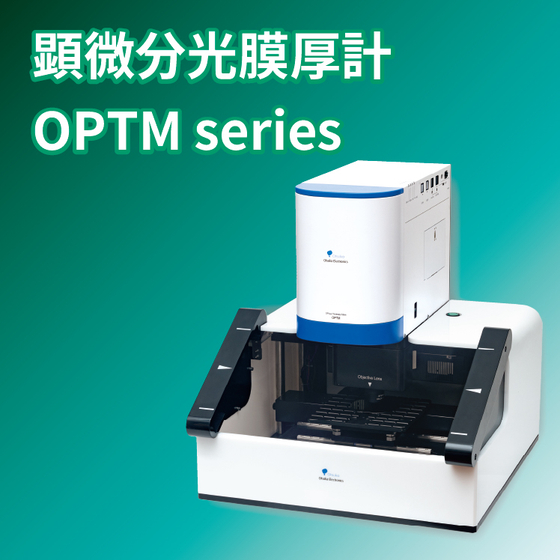

サンプル表面に粗さがある膜の場合は、膜の理論反射率と異なるため解析が難しくなります。 OPTMでは粗さ層はEMA法（有効媒質近似法）でモデル化して評価することが可能です。
この製品へのお問い合わせ
基本情報
●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜など） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
