小型化と低背化の"切り札"！デジタルカメラ、ロボットなどに応用可能

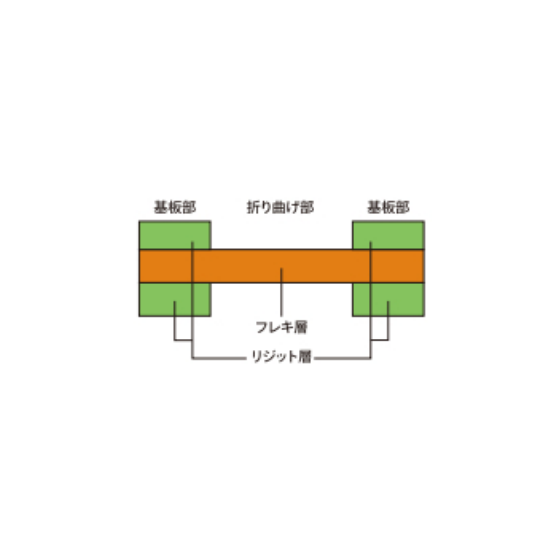

当社で取り扱う『リジットフレキシブル基板』について ご紹介いたします。 従来はB to Bコネクタで接続しておりましたが、リジット フレキ化により面積も高さも1/2以下へ。 車載、タブレット端末、スマートフォン、医療機器といった 分野に応用できます。 【基板仕様】 ■8層スルーホール基板(リジットフレキシブル基板) ■板厚 t＝0.7mm ■フレキ部厚さ t＝0.28mm ■最小L/S：0.1/0.1mm ■最小Via：穴径0.25mm ■ランド径表層 0.45mm、内層 0.5mm ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【設計規模(1ブロック抜粋)】 ■基板サイズ：30×40mm ■部品点数：224 ■部品端子数：1076 ■ピンペア数：888 ■BGA 搭載数：2 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【応用分野】 ■車載 ■タブレット端末 ■スマートフォン ■医療機器 ■デジタルカメラ ■ロボット ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社は基板設計を行っています。 熟練の回路設計者が基板設計を行いますので特性面や品質において高い満足度を 実感いただけると考えております。 世間一般的な基板設計会社と違い弊社は、 １．回路/デジタル回路に深い理解を持つ ２．電流をイメージできる ３．基板設計時にデバイスデータシートを徹底的に精査する、事から、 <手戻りのない設計を行い、特性・品質・納期でお客様に貢献いたします！> をモットーとしています。 また製造面はファブレスメーカーとして対応しておりますので 仕様、コスト、納期に合わせてお客様にとって好適な製造方法をご提案しております。 FPGA開発や電源システム、モーター、無線、ファーム、ソフトまで手掛けておりますので システム一括の受託開発も承ります。 試作品や要素開発品などの少量品でも喜んで対応いたします。
