機械研磨、SEM、EDXによる加工、観察手法をご紹介いたします！

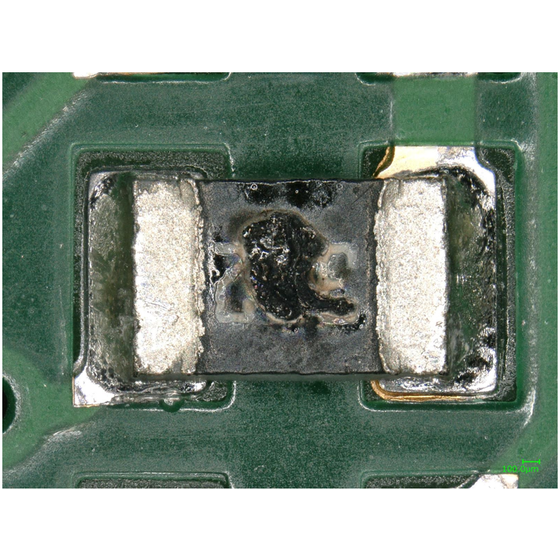

異常が見られたチップ抵抗の故障解析例をご紹介いたします。 研磨台の動作不良の原因調査を行ったところ、該当基板のチップ抵抗に 異常が確認されました。表面観察では、チップ抵抗に異常が確認され、 保護膜が溶融している様に見受けられます。EDXによる元素分析では異常部から AlやPb等が検出され、アンダーコート層等が露出している可能性が疑われます。 続いて機械研磨により断面試料を作製してSEM/EDXによる解析を行い、 保護膜や抵抗体が溶融している様子が観察されました。 アイテスでは蓄積されたノウハウにより観察目的や試料の組成、構造に応じた 加工、前処理、観察手法や組み合わせを検討、ご提案いたします。ご相談等、 お気軽にお問い合わせください。 【解析内容】 ■表面観察 ■断面観察 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
カタログ（4）
カタログをまとめてダウンロード
企業情報
アイテスは、日本アイ・ビー・エム野洲事業所の品質保証部門を母体として１９９３年に設立されました。 日本アイ・ビー・エム野洲事業所での最先端電子部品の不良解析・信頼性保証で培った技術力を基盤にして、半導体、ディスプレイ、有機EL、太陽電池、電子部品の開発・製造を支える様々な商品、サービスを国内、海外のお客様へ提供してまいりました。
