2点接点構造で高い信頼性を確保！最大使用温度を125℃まで高め、自動車用途に適合
『MA01シリーズ』は、8Gpsを超える高速伝送と、2点接点構造による 高い接触信頼性を両立した基板対基板フローティングコネクタです。 フローティング構造により、SMT部への負荷が軽減され長寿命化を実現。 専用キャップで自動実装と、嵌合部の異物からの保護をサポートします。 ご用命の際はお気軽にご連絡ください。 【特長】 ■フローティング可動量X方向：±0.5mm、Y方向：±0.5mm Z軸方向： ±0.5mmの基板間公差 ■高速伝送対応8Gbps＋(10GBASE-KR、PCIe Gen3 相当) ■2点接点構造により高接触信頼性を確保 ■極数：30～140極、嵌合高さ：8.0mm～30.0mm、 使用温度範囲：-40℃ to ＋125℃ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報

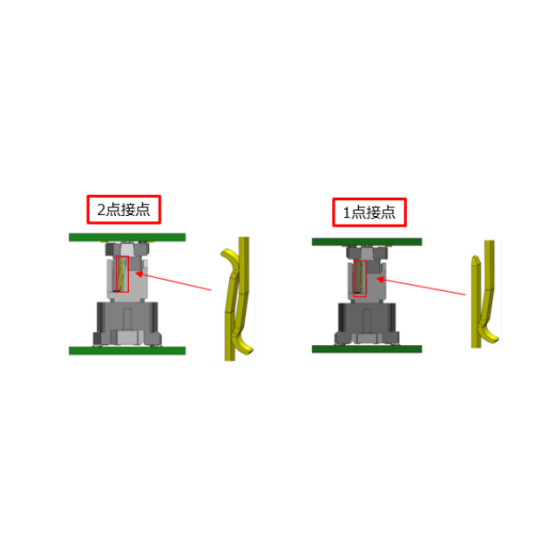

【構造】 ■独立した2つの接触ばねにて成立する構造を採用 ■接点が二ヵ所あることで、万一、片方に異物が付着しても、 もう一方が接触を確保し信頼性を保持 ■電気の流れを妨げないスタブレスの2点接点構造を採用し、 接触信頼性を確保すると共に高速伝送に対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■自動車用途：カーナビゲーションシステム、オーディオモジュール、ワイヤレスモジュール ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
