キャビテーション

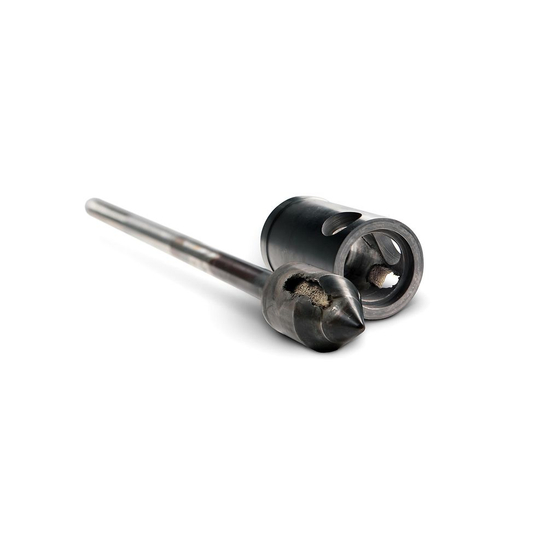

キャビテーションは液体のみ発生します - ガスでキャビテーションは発生しません。 液体がコントロールバルブを通過するときに液体の圧力が飽和蒸気圧近くまで低下すると、気泡が発生します。圧力が低下するにつれて、気泡は破壊または崩壊し、キャビテーションを生じます。 キャビテーションは、チョークフローの結果のひとつです。一定の入口圧力を維持しながらバルブの差圧を増加させても、それ以上流量が増加しないのがポイントです。 キャビテーションの損傷は、表面が丸く燃え殻のような模様に浸食された外観によって特徴付けられます。高速で破壊的なマイクロジェットと局所的な衝撃波が、気泡から液体へ変化する際にコントロールバルブの内表面に衝突します。
この製品へのお問い合わせ
関連動画
基本情報
・ キャビテーションの損傷 キャビテーションが発生しても、必ずしも損傷が生じるわけではありません。 キャビテーション損傷の程度は、さまざまな要因の影響を受けます。 ・ 強度/圧力損失の程度/材質/暴露時間/流量/バルブトリムのデザイン/シートリーク/流体 ・騒音と振動 キャビテーションは許容できない程の騒音や振動を引き起こす可能性があります。 バルブポジショナ、リンケージ、チューブおよび隣接するパイプに影響を与える振動の方が優先される場合があります。 キャビテーションの損傷は、騒音がなくても起こる可能性があり、騒音や振動のレベルとキャビテーションの損傷レベルが必ずしも一致するとは限りません。 ・ キャビテーションの抑制 １） バルブの差圧を管理する。 キャビテーションの発生を抑制するため、全差圧を細かく分割した多段減圧トリムを選定する。 ２）損傷を最小化または分離する。 気泡が衝突する表面を硬化処理する。 ３）キャビテーション発生を防ぐようにシステムを変更する。
価格帯
納期
用途／実績例
キャビテーションの実験動画はこちら https://www.youtube.com/watch?v=TRo6DzjhMks https://www.youtube.com/watch?v=BJNkctctT30 https://www.youtube.com/watch?v=vS2yHkY4phw
