生産現場を持つ強み そこから生まれた最先端の産業機器。

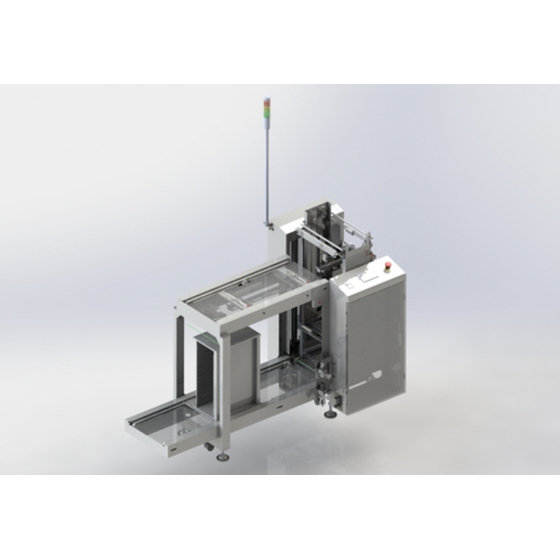

【チャック兼用マガジン式基板供給装置】 ◎多品種少量生産（小ロット）対応のメリット 超高速段取りチェンジを実現: マガジンを使用しないチャック方式にワンタッチで切り替えることで、品種切り替え時のマガジン段替え作業をゼロにできます。多品種生産ラインでの稼働停止時間を劇的に削減します。 手間とコストを削減: チャック専用機として使う場合はマガジン自体が不要となり、マガジン管理の手間と初期投資コストを抑えられます。 ◎大量生産（量産）対応のメリット マガジン方式で安定供給: 大量生産時には、信頼性の高いマガジン式を選択可能。装置本体の高速性と組み合わせることで、マウンターの能力を最大限に引き出します。 小松電子のチャック兼用ローダーは、「多品種少量」と「大量生産」の両極端なニーズに一台で応えることができる、極めて汎用性と効率性の高いソリューションです。これにより、お客様の設備投資の最適化とラインの総合効率向上に貢献します。
この製品へのお問い合わせ
基本情報
【特徴】 ・チャック方式採用にて段取り時間を大幅に短縮 ・チャックorマガジン TPにてワンタッチ切替 ・※マガジン間違いポカヨケ標準搭載 ・マガジン供給方式切替機能付き ・マガジン供給開始位置を上段 or 下段 選択可能 ・高速性 ・マガジン交換時間 約18sec ※標準モード時 ・自動段替え対応可能 ・基板搬送方向右→左（左→右） ・基板搬送基準手前側（奥側） ・基板搬送高さ900+50-25（mm） ・対応基板寸法マガジン使用 W50～250mm＊L50～330mm ・チャック使用 W70～250mm＊L70～330mm ・基板厚みマガジン使用 0.5～2.0mm ・チャック使用 0.5～2.0mm ・供給ピッチ1～９段 ・搭載マガジン上段2個・下段3個 or 上段2個・下段2個 ・電源AC100V ・エアー0.5MPa ※仕様及び外観の一部を改良の為、予告なく変更することがありますのでご了承ください。
価格情報
応相談
納期
※数量によって納期が変動しますので、お気軽にお問合せください。
用途／実績例
実装ライン、検査機ライン、塗布機ライン、レーザーラインなどで使用。 EMS（電子機器受託製造サービス）企業や、各種機器メーカーの生産部門など実績多数あり。
詳細情報
-
ECS23MC 図面
企業情報
小松電子株式会社 商品部FAでは、自社工場における稼働と改善、 徹底した合理化の積み重ねを生かし、各種FA機器を設計・開発しています。 お客様のニーズに合わせ、適切なシステムを提案・提供。一貫体制にて 納入後のアフターフォロー・工程変更の改造もサポートさせていただきます。 製造現場の声を形にした製品は高い評価を得ています。
