傾斜モデルを用いたITOの構造解析
液晶ディスプレイなどに用いられる透明電極材料であるITO（Indium-tin-oxide）は、製膜後のアニール処理（熱処理）によって導電性や色味が向上します。その際、酸素状態や結晶性も変化しますが、この変化は膜の厚みに対して段階的に傾斜変化することがあり、光学的に組成が均一な単層膜として見なすことができません。 このようなITOに対し、傾斜モデルを用いて、上部界面と下部界面のnkから、傾斜の度合いを測定した事例を紹介します。
この製品へのお問い合わせ
基本情報

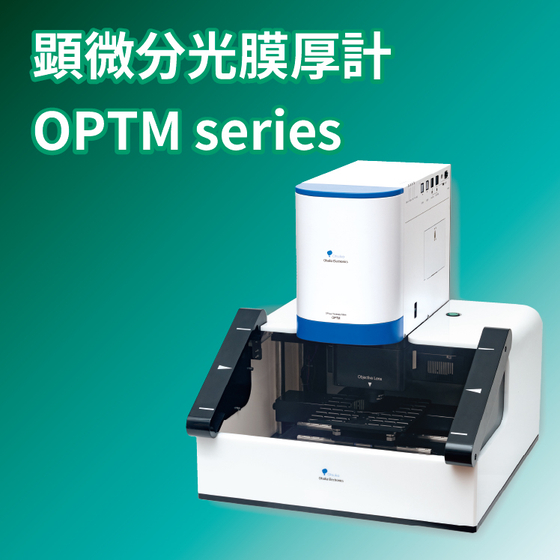

"●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm"
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜など） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
