独自の画像処理と実績を重ねたリペアユニットにより確実なはんだボールリペアを実行

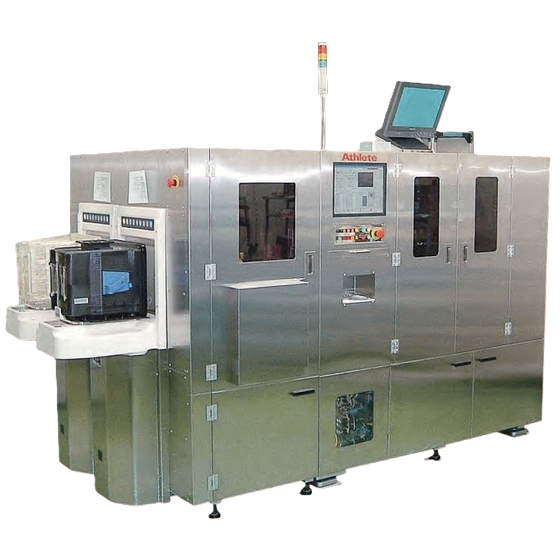

当社のマイクロボールマウンターとともに展開してきたBM-1120WRは、 CCD検査システムと高い信頼性を誇るボール修復機能により、世界中で 高く評価され、ベストセラー機としての地位を確立しました。 その後継機であるBM-1150WRは、蓄積された画像処理技術と、実績を重ねた リペアユニットを融合し、実装精度のさらなる向上を実現しています。 【特長】 ■検査カメラ(12Mx1)によるボールの抜け、余剰球、ピッチの高速検査 2種類の異径ボール検査にも対応 ■2種類のリペア対応 ・(a)ボール抜け：フラックス塗布後、ボール搭載 ・(b)余剰球：ノズル吸引で除去 ■シリコンウェハ、モールドウェハに対応 ■自動キャリブレーション機能搭載 ■SECS/GEM、AGVに対応(オプション) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
■基本スペック ・対応ウェハサイズ：8、12 inch ウェハ ・対応ボール径：φ50μm～φ300μm ・最小ボールピッチ：90μm(φ50μm ボール) ・機械アライメント精度：±15μm ・外形寸法：3,068W×1,809D×1,650H mm ・重量：約2,150kg ■ローダ、アンローダはオープンカセット、FOUP対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
オプション機能により変動しますので、お気軽にお問合せください。
納期
※お気軽にお問合せください。（応相談）
用途／実績例
生成AIやデータセンター、自動車向けチップ、MEMS、通信モジュール、フォトニックIC、 そしてアナログICなど、幅広いパッケージに対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| BM-1310W | |
| BM-2100SI Plus | |
| BM-2150SR | |
| BM-3500SI | |
| CB-505 | |
| CB-700 | |
| AB-1000 |
