高速画像処理と独自開発リペアユニットにより確実なはんだボールリペアを実行
ストリップ基板から大判パネルまで、幅広いサイズに対応可能な マイクロボール検査・リペアシステム。 2種類の異径ボールの同時検査にも対応し、高度な実装品質を支援します。 【特長】 ■検査カメラ(150Mx1)によるボールの、抜け、余剰球、ピッチの高速検査 2種類の異径ボール検査にも対応 ■2種類のリペア対応 ・(a)ボール抜け：フラックス塗布後、ボール搭載 ・(b)余剰球：ノズル吸引で除去 ■パッケージサイズの大型化に伴うC4エリアの拡大にも追随した画像処理システム ■SECS/GEM、AGVに対応(オプション) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
■基本スペック ・対応基板サイズ：60×100～260×300mm ・対応ボール径：Φ50μm～φ300μm ・最小ボールピッチ：90 μm(φ50 μm ボール) ・機械アライメント精度：±15μm ・外形寸法：1、750W×1、816D×1、740H mm ※ローダー、アンローダーを含まず ・重量：約1、800 kg ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
オプション機能により変動しますので、お気軽にお問合せください。
納期
※お気軽にお問合せください。（応相談）
用途／実績例
生成AIやデータセンターに向けた大型・先端パッケージに対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| BM-1150WR | |
| BM-1310W | |

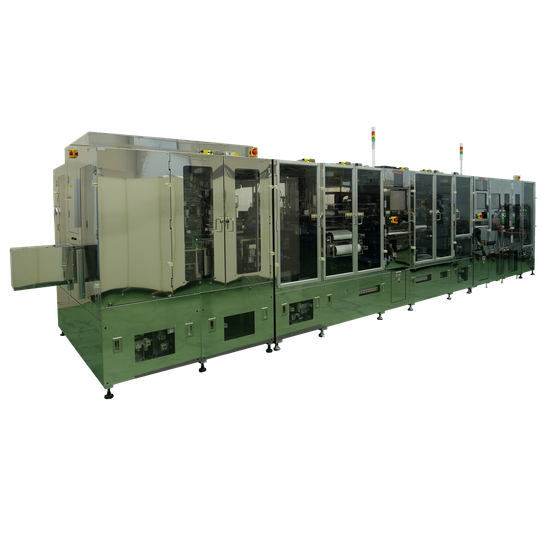

| BM-2100SI Plus | |
| BM-3500SI | |
| CB-505 | |
| CB-700 | |
| AB-1000 |
