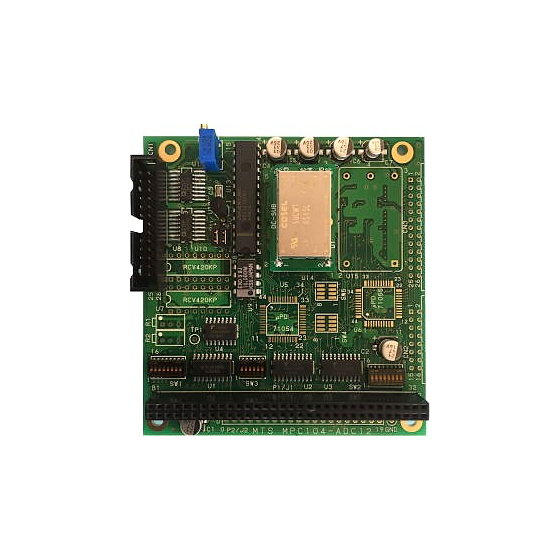

ＰＣ１０４及びＺ８０バスを持った１２ビット８チャンネルのＡＤコンバータボード
◆特徴 ◎CTC：μPD71054は8254とコンパチブル、タイマーカウンターです。 ◎PIO： μPD71055は8255とコンパチブル、２４ビットパラレル入出力チップです。 ◎ ９０.１ｍｍ×９５.８ｍｍの省スペース基板サイズ ◎アナログ入力部の最前段にはオペアンプを配置。 ◎ DC-DCコンバーターを搭載し、5V単一電源で使用。 RoHS対応。
この製品へのお問い合わせ
基本情報
ADC素子：MAX197(MPC104-ADC12-5) 分解能：12ビット リニアリティ：1/2LSB 変換時間：6μS (サンプリングレート:100Kbps) 入力チャンネル：8CH 収集制御：内部収集制御 リファレンス電源：4.096V内部リファレンス 入力電圧範囲：±10V、±5V、0～10V、0～5V（MAX197選択時） ±4.096V、±2.048V、0～4.096V、0～2.048V（MAX199選択時） 入力インピーダンス：100KΩ Ｉ／Ｏアドレス：占有ポート１６(８又は１６ビットデコード) 動作電圧：+5V単一電源 消費電流：250mA 使用温度範囲：０℃～５０℃ 基板サイズ：９０.１ｍｍ×９５.８ｍｍ 適合コネクタ：アナログ入力部ーXG4M-2630 パラレルI/O部ーXG4M-2630 タイマーカウンター部ーXG4M-1630 割込み：２ＣＨ コンバートエンド＋タイマーカウンター 調整部：ADCー内蔵リファレンス電圧調整 420オプションーゲイン調整
価格情報
¥25,040-（税抜き）
価格帯
1万円 ~ 10万円
納期
用途／実績例
産業機など
