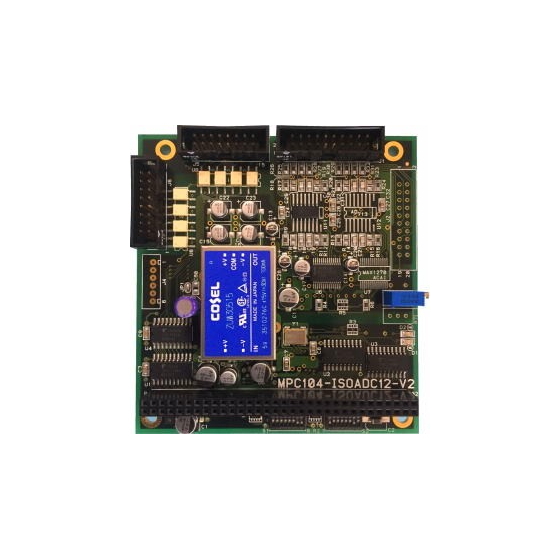

ＰＣ１０４バスの６４ピンを持ったアイソレートＡＤコンバータボード
ＡＤ入力信号は基本で8CH、増設オプションが8CH用意されております。 また、アイソレート入出力ポート（入力8ビット／出力8ビット）も備えております。 RoHS対応。 ◆特徴 信号をフォトカプラで絶縁し、電源に絶縁DC-DCコンバータを採用しております。 ADCチップはシリアルADCですがPLD採用によりポートアクセスで制御できるように使い易く工夫して あります。 入力部のOP-AMPには帰還抵抗と接地抵抗を2016サイズのチップ抵抗パターンで配置してあります。 出荷時は帰還抵抗：0Ω、接地抵抗：未実装ですが、お客様が抵抗器を交換することでOP-AMPの 増幅率を調整することもできます。但し固定抵抗ですので増幅率の微調整はできません。 入力チャンネル8CH増設オプションあり
この製品へのお問い合わせ
基本情報
ADC素子：MAX1270 分解能：12ビット リニアリティ：1/2LSB 変換時間：12.5μS 入力チャンネル：基本8CH 入力電圧範囲：0～5V、-5～+5V、0～10V、-10V～+10V 最大入力電圧：±16.5V インターフェース：PC104（但し、６４ピン信号のみ） 割り込み 変換終了：IRQ3、IRQ4、IRQ5、IRQ7から選択 パラレルポート：アイソレート入力８BIT、アイソレート出力8BIT 動作電圧：+5V単一電源 消費電流：440mA(typ) 16ch増設時 占有アドレス：4バイト 基板サイズ：９０.１ｍｍ×９５.８ｍｍ 適合コネクタ：アナログ入力部ーXG4M-2630（オムロン） パラレルI/O部ーXG4M-2630（オムロン） タイマーカウンター部ーXG4M-1630（オムロン） 割込み：２ＣＨ コンバートエンド＋タイマーカウンター 調整部：ADCー内蔵リファレンス電圧調整 420オプションーゲイン調整
価格情報
¥35,160
価格帯
1万円 ~ 10万円
