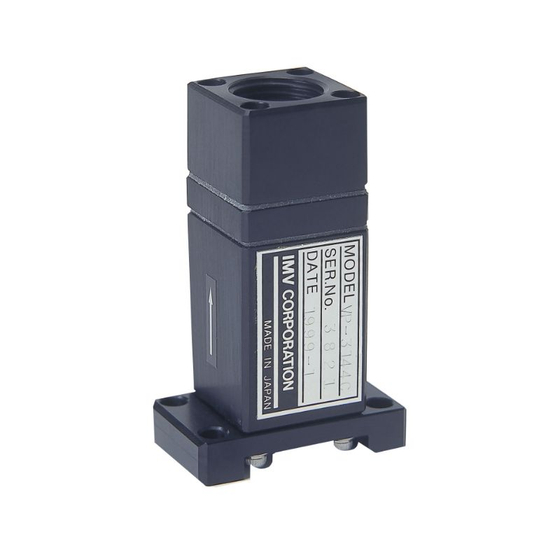

【回転機器など広範囲に活躍】IMV製動電式速度ピックアップ
VP-3133シリーズ/VP-3134AEX/VP3144シリーズ/VP3213シリーズ/VP-3354A/VP-3364A他
高感度で直線的な範囲が広いため、回転機械の劣化診断などに適しています。
動電式ピックアップとは、機械の振動を検出するために、振動によってコイルがマグネットの間を往復運動する際の電圧を測定するセンサーです。 直線振子タイプは慣性おもりを共用したコイルをダイヤフラムバネやコイルバネで支持し、マグネットとの間で直線往復運動を行わせて電圧出力させる方式。 高感度で直線範囲が広いので回転機械設備の劣化の検出に適しています。構造上、取り付け方向、取り付け角度に制限があります。 【特長】 ・検出感度が高く動作が安定で直線範囲が広い ・出力が比較的大きい ・内部抵抗が小さいので長いケーブルを使用できる ・外部電源が不要（自己発電型） ・スリーブ軸受の振動計測に最適
この製品へのお問い合わせ
基本情報
各製品の仕様については以下のURLをご参照ください https://we-are-imv.com/business/products/item/vibrograph-e-move/
価格帯
納期
用途／実績例
直線振子タイプは慣性おもりを共用したコイルをダイヤフラムバネやコイルバネで支持し、マグネットとの間で直線往復運動を行わせて電圧出力させる方式。 高感度で直線範囲が広いので回転機械設備の劣化の検出に適しています。構造上、取り付け方向、取り付け角度に制限があります。
詳細情報
-
固定方法
-
・取り付け方法 固有振動数が14 Hzのピックアップは(a)(b)の両方の取付方法が可能ですが、固有振動数4.5Hzのピックアップは(a)あるいは(b)に限定されます。いずれも(c)のように矢印が下向きには取付できません。矢印が上向きになるように特別治具を用いる必要があります。
-
・取り付け確度 画像は、固有振動数が14 Hz及び4.5 Hzのピックアップの取り付け角度を表しています。
ラインアップ（13）
| 型番 | 概要 |
|---|---|
| VP-3144C/D | 直線振子タイプ＜中域＞＜振動監視装置＞ |
| VP-3144F | 直線振子タイプ＜中域＞＜振動監視装置＞ |
| VP-3144W | 直線振子タイプ＜中域＞＜耐水＞＜振動監視装置＞ |
| VP-3374C/D | 直線振子タイプ＜中域＞＜高温＞＜振動監視装置＞ |
| VP-3544C/D | 直線振子タイプ＜中域＞＜高温＞＜振動監視装置＞ |
| VP-3354A・VP-3364A | 直線振子タイプ＜中域＞＜耐水＞＜2/3方向＞＜振動監視装置＞ |
| VP-3134AEX | 直線振子タイプ＜中域＞＜耐圧防爆＞＜振動監視装置＞ |
| VP-3213AC/AD（水平専用） | 直線振子タイプ＜低域＞＜振動監視装置＞ |
| VP-3223AC/AD（垂直専用） | 直線振子タイプ＜低域＞＜振動監視装置＞ |
| VP-3213AW（水平専用） | 直線振子タイプ＜低域＞＜防水＞＜振動監視装置＞ |
| VP-3223AW（垂直専用） | 直線振子タイプ＜低域＞＜防水＞＜振動監視装置＞ |
| VP-3133HEX（水平専用） | 直線振子タイプ＜低域＞＜耐圧防爆＞＜振動監視装置＞ |
| VP-3133VEX（垂直専用） | 直線振子タイプ＜低域＞＜耐圧防爆＞＜振動監視装置＞ |
カタログ（1）
カタログをまとめてダウンロード
