多品種・複雑形状ワークの加工を効率化 段取り時間と治具製作コストを大幅に削減

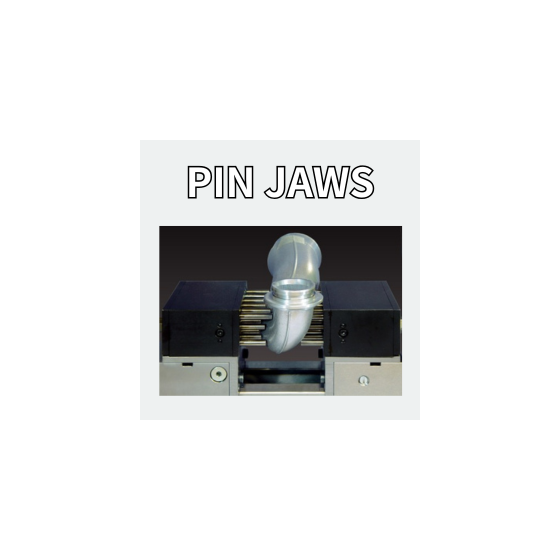

ワーク形状を問わず安定クランプ。KOSTYRKA PIN JAWS（ピンジョー）は、複雑形状ワークを高精度にクランプできるアダプティブ治具システムです。 鋳物・鍛造部品など、ばらつきの大きいワークでも安定した把握力を維持します。 段取り工数の削減、品質安定化、治具の汎用化に大きな効果を発揮します。 KOSTYRKAは、ドイツのスリーブメーカーです。 同社のスリーブ製品は、製品のクランプ用途にとどまらず、稼働軸のブレーキ、位置決め、保持など、さまざまな場面で使用されています。 例えば、工作機器の主軸をロックする用途や、テーブル位置を確実に保持する用途にも採用されています。 PIN JAWSは、こうしたスリーブ技術を応用して開発された、フレキシブルクランプシステムです。 スリーブ技術により、ワーク形状のばらつきに自動追従し、安定したクランプ性能を実現します。 ■ 特長 ピン構造により、ほぼすべてのワーク形状に自動追従 段取り替え時間を最小化 汎用バイス対応の設計で、既存設備に簡単に組み込み可能 詳しくはカタログをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
サイズは組み合わせるバイスの口金がどれくらい開くかによって決まります ピンの径、本数、ストローク、配置などは、お客様の仕様に合わせてカスタマイズが可能です ピンの前進と後退はスプリング式、またはエアー式からお選びいただけます また、ピンの先端にはネジ穴があり、例えば樹脂や真鍮の保護材をピンの先端に取り付けて、製品に傷がつかないよう保護することが可能です
価格情報
お問い合わせください
納期
用途／実績例
＜以下のような機械加工・保持工程で威力を発揮します。＞ ・基準面が未加工の鍛造品、鋳物、ダイカスト、インゴッドなどのクランプ ・形状ばらつきの大きいワークの一次加工・前工程での保持 ・組立工程における仮固定・位置決め用の固定台 組み合わせるバイス寸法や用途に合わせた特殊仕様にも対応可能です
詳細情報
-
こちらは航空機エンジンのカウルカバーを固定するクランプ装置です 内側から外側にむかって製品を均等な力で保持します
-
こちらのように部品全体を保持するのではなく、部分的な保持に使うことも可能です
-
こちらはブレードのバリ取り工程で使用されているクランプ装置で、KOSTYRKAの技術が使われています
-
こちらは天体望遠鏡のミラーを保持して研磨するための治具です
