高信頼性を実現する、薄膜回路基板。技術資料を無料進呈中！
自動車業界では、電子部品の信頼性が非常に重要です。特に、過酷な環境下で使用される車載電子機器においては、温度変化や振動、衝撃に耐えうる高い耐久性が求められます。薄膜回路基板は、これらの要求に応えるために、高精度な微細回路パターンと優れた熱伝導性を提供します。当社の薄膜回路基板は、レーザーダイオード（LD）実装基板など、自動車の様々な用途に貢献します。 【活用シーン】 ・車載レーダー ・ヘッドライト ・車載センサー 【導入の効果】 ・高い信頼性の実現 ・製品の長寿命化 ・性能向上
この製品へのお問い合わせ
基本情報

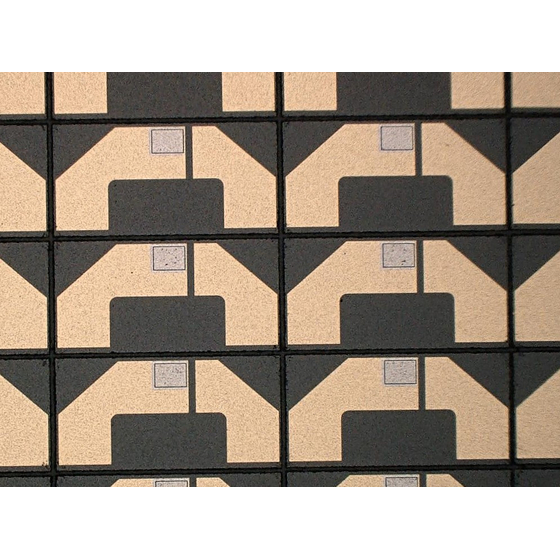

【特長】 ・高精度な微細回路パターン形成 ・優れた熱伝導性 ・立体面へのパターニング対応 ・厚膜Cuめっき対応 ・多様な基板材料に対応（AlN, AlN/Cu, SiCなど） 【当社の強み】 シチズンファインデバイスは、小型精密・高精度・高精細が要求される機能部品領域で長年培ってきた技術を活かし、お客様に高品質な製品を提供しています。工程設計から加工、組立、機能テストまで一貫した生産体制を構築し、お客様のニーズに柔軟に対応します。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
