最小10 nm分解能。レーザー加工ヘッドの高精度Z軸フォーカス制御

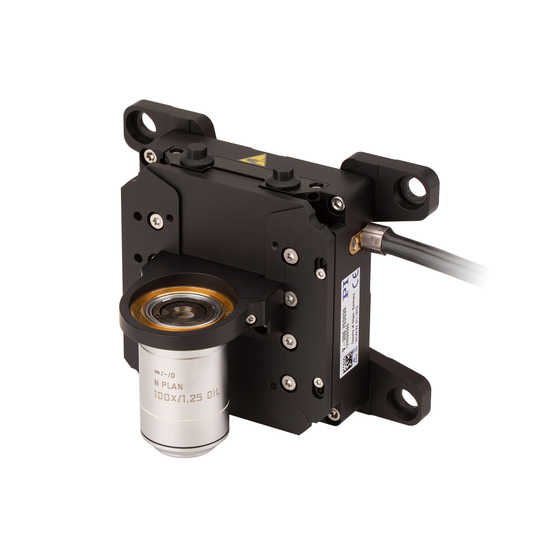

レーザー加工分野では、焦点位置の精密な制御が加工品質を大きく左右します。特に微細加工や高精度マーキングにおいては、Z軸方向のわずかな焦点変動が加工幅やエネルギー密度に影響を及ぼします。 V-308 Voice Coil PIFOCは、最小10 nm分解能と最大7 mmの移動範囲を備えたZ軸フォーカスドライブです。ダイレクトドライブ方式により滑らかで高速な応答を実現し、レーザー加工ヘッドや光学系の精密なフォーカス制御をサポートします。さらに、最大1 kgまでの重力補償機能により、重量のある光学モジュールにも対応可能です。 【活用シーン】 ・レーザーマーキング装置のフォーカス制御 ・レーザー微細加工装置のZ軸位置決め ・ガルバノスキャナ光学系の焦点補正 ・研究開発用レーザー加工システム 【導入の効果】 ・焦点制御精度の向上による加工品質安定化 ・高速応答による加工プロセスの最適化 ・重量補償機能による安定した光学系制御 ・微細加工における再現性向上
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・調整可能なトラベルレンジ 7 mm ・ハイダイナミクスダイレクトドライブ ・1kgまでの重量補正機能を内蔵（ユーザーによる調整も可能） ・最小インクリメンタル・モーション 10 nm ・クロスローラーガイド ・対物レンズホルダーなど好適なオプションアクセサリー 【当社の強み】 ドイツ本社50年以上の実績を持つPI社の日本法人として、お客様のニーズに合わせた最適な位置決めソリューションを提供します。ピエゾステージをはじめ、リニアモータステージ、エアベアリングステージなど、幅広い製品ラインナップから最適な製品をご提案します。
価格帯
納期
用途／実績例
顕微鏡：多光子蛍光顕微鏡、深部組織検査、デジタルスライドスキャン顕微鏡 バイオテクノロジー：Solexa-Illumina法によるゲノムシークエンス、 Immuno-Assay蛍光 医療機器：眼科スキャニングレーザー、自動細胞計数機/フローサイトメーター バイオメディカルリサーチ：光・磁気ピンセット レーザー材料加工：レーザー微細加工、レーザーアブレーション 半導体産業： 半導体/ウェハー検査
