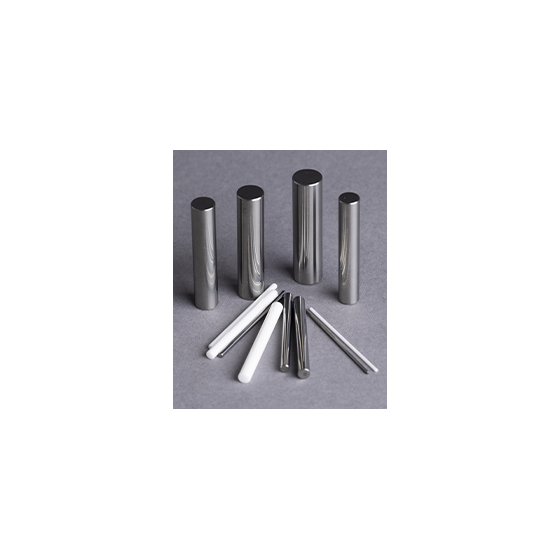

ミクロン～サブミクロン精度の研削加工技術で製作されたガイドピンをご紹介！
金型業界では、製品の精度と耐久性が求められます。ガイドピンは、金型の正確な位置決めを担い、製品の品質を左右する重要な部品です。ガイドピンの精度が低いと、金型のずれや破損を引き起こし、不良品の発生や生産効率の低下につながります。当社では、ミクロン単位の精度で加工されたガイドピンを提供し、金型製作における課題解決を支援します。 【活用シーン】 ・プレス金型 ・射出成形金型 ・ダイカスト金型 【導入の効果】 ・金型の精度向上 ・製品の品質向上 ・生産効率の向上 ・金型寿命の延長
この製品へのお問い合わせ
基本情報
【特長】 ・外径精度：±0.001～ ・真円度：0.001以内 ・材質：超硬合金、セラミックス、SKH、SUS、ダイヤモンド、etc. ・外径(φD)：φ0.05mm～φ40mm ・全長(L)：1mm～2000mm 【当社の強み】 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：最小ロット1本から対応 ・材料調達：国内ほぼすべての超硬合金メーカーの材料を調達可能 ・検査保証体制：ISO9001認証取得済み
価格帯
納期
用途／実績例
【用途】 ■自動車、通信、半導体、医療 など ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
