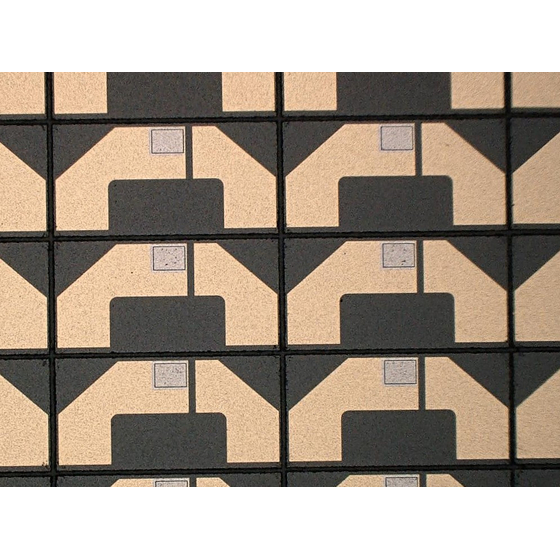

高精度なロボット制御を支える薄膜回路基板
ロボティクス業界では、高度な動作制御と精密なセンサー情報処理が求められます。特に、ロボットの小型化、高性能化が進む中で、基板の高密度実装と高い信頼性が重要です。薄膜回路基板は、これらの要求に応えるために開発されました。 【活用シーン】 ・高精度な位置決め制御が必要なロボットアーム ・微細なセンサー情報を処理するロボット ・小型・軽量化が求められるモバイルロボット 【導入の効果】 ・高密度実装による小型化・軽量化 ・高精度な回路パターンによる性能向上 ・高い信頼性による長寿命化
この製品へのお問い合わせ
基本情報
【特長】 ・セラミック基板などへの高精度な薄膜電極・抵抗膜・はんだ膜の形成 ・立体面へのパターニング対応 ・厚膜Cuめっき対応 ・AlN、AlN/Cu、SiCなど、多様な基板材料に対応 ・レーザーダイオード（LD）実装基板、発光ダイオード（LED）実装基板、フォトダイオード（PD）実装基板への応用 【当社の強み】 シチズンファインデバイスは、小型精密・高精度・高精細が要求される機能部品領域で長年培ってきた技術を活かし、高付加価値のマイクロデバイス製品を提供しています。工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。
