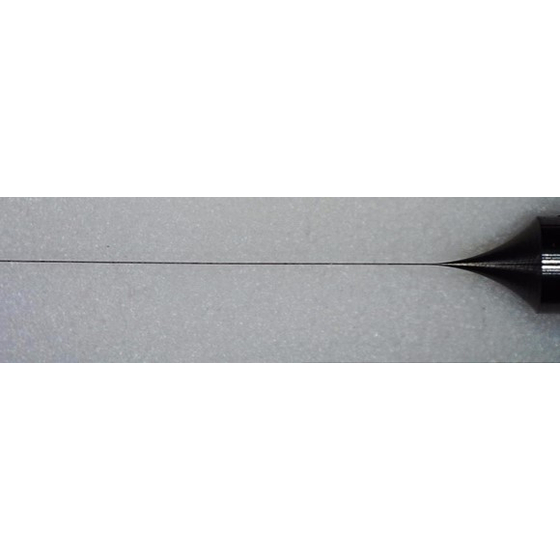

最小径φ0.01の超硬合金製電極。金型加工の微細穴あけに。
半導体業界の金型加工においては、高精度な微細加工が求められます。特に、半導体製造に不可欠な金型では、微細な穴を高精度に加工することが、製品の品質と歩留まりを左右します。従来の電極では、細さや耐久性に限界があり、加工精度や効率に課題がありました。三和クリエーションの極小径超硬放電加工電極は、これらの課題を解決します。 【活用シーン】 ・半導体金型の微細穴加工 ・精密部品の放電加工 ・高精度な穴あけが必要な金型加工 【導入の効果】 ・高精度な微細穴加工の実現 ・金型寿命の向上 ・加工時間の短縮 ・歩留まりの向上
この製品へのお問い合わせ
基本情報
【特長】 ・最小径φ0.01からの極小径に対応 ・超硬合金製で高い耐久性 ・外径精度±0.001mm ・表面粗さRa0.2µm ・オーダーメイド対応 【当社の強み】 ・微細精密加工技術 ・多様な材質への対応力 ・ISO9001認証取得による品質保証 ・材料調達から加工までの一貫対応
価格帯
納期
用途／実績例
通常放電加工の電極材に使用される銅や銅タン等に比べ超硬合金は通電性が良いとは言えません。ただ超硬合金の非常に高硬度（HRA90前後）という特徴を生かし、より細い穴をまっすぐあけたいというご要望にお応えし超硬合金で極小径穴用放電加工電極を開発致しました。
カタログ（2）
カタログをまとめてダウンロード
企業情報
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
