電子材料の性能向上に貢献する、使いやすい粒径・粒度分布測定装置

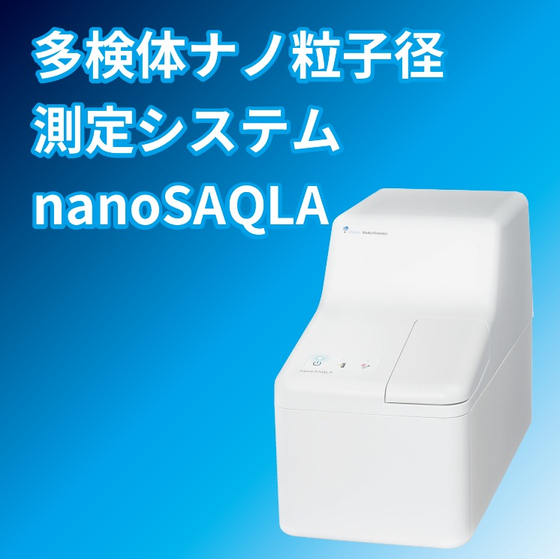

電子材料業界では、製品の性能を最大限に引き出すために、材料の粒子径制御が重要です。特に、ナノ粒子を含む材料においては、粒子径の均一性が製品の品質を左右します。不適切な粒子径分布は、材料の特性劣化や性能低下につながる可能性があります。当社の多検体ナノ粒子径測定システムは、光散乱法を採用し、0.6nm～10μmの範囲で粒子径を測定できます。最大5検体の連続測定が可能で、電子材料の品質管理と性能向上に貢献します。 【活用シーン】 ・半導体材料の研究開発 ・ディスプレイ材料の品質管理 ・電池材料の性能評価 【導入の効果】 ・材料の特性評価の効率化 ・製品の品質向上 ・研究開発の加速
この製品へのお問い合わせ
基本情報
【特長】 ・動的光散乱法を採用 ・最大5検体連続測定が可能 ・高速測定 ・コンパクトボディ(装置幅24cm) ・コンタミレス 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、画期的な新製品を提供しています。分析機器事業では、新素材解析のコアテクノロジーである光散乱の技術を応用し、粒子径測定装置を提供しています。
価格帯
納期
用途／実績例
【用途】 ■研究開発 ■生産技術・品質管理 など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（5）
カタログをまとめてダウンロード
企業情報
大塚電子は、独自の｢光｣技術を用いて、大塚電子にしか出来ない画期的な新製品を作り出しています。 創業以来積み上げてきた要素技術を融合させながら、医用機器、分析機器、分光計測機器という3つの事業を展開しています。 【医用機器】 親会社である大塚製薬をはじめ、試薬メーカーなどと連携した、臨床検査機器、医療機器の開発・生産を主体とする事業を展開。最新テクノロジーを集結し、人々の健康に貢献しています。 【分析機器】 新素材解析のコアテクノロジーである光散乱の技術を、ナノテクノロジー領域の物性測定に応用。粒子径、ゼータ電位、分子量の測定法を基準に、新素材、バイオサイエンス、高分子化学、さらには半導体や医薬分野などへの展開を図ります。 【分光計測機器】 分光計測技術の代名詞であるマルチチャンネル分光器と、長年にわたって培ってきた解析技術の蓄積による製品群を生み出しています。多様化するニーズに応えながら、幅広い分野へと拡大し続けています。
