リアルタイム測定と連動したレーザーアブレーションで抵抗値を精密調整。厚膜・薄膜ハイブリッド回路の製造ばらつきをゼロへ。

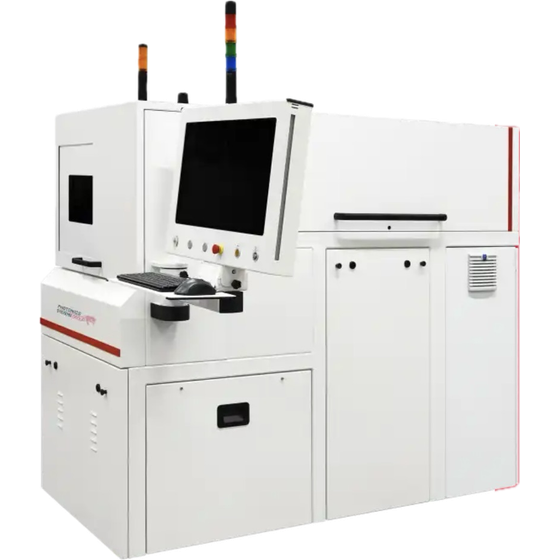

Photonics Systems Group（PSG）製LT50x0シリーズは、電子部品・センサー・ハイブリッド回路の抵抗値および電気特性を、レーザーアブレーションによりリアルタイムで精密調整するレーザートリミングシステムです。加工中に内蔵測定システムとプローブカードを通じて回路を常時モニタリングし、目標値に達した瞬間に自動停止。非接触・無摩耗プロセスのため機械的ストレスや残渣が発生せず、クリーンで再現性の高い加工を実現します。厚膜・薄膜を問わず多様な材料に対応する複数のレーザー光源オプションを搭載。複雑なトリミングジオメトリも自由に設定できる高度なソフトウェアを備え、サードパーティ製ハードウェアやカスタムアルゴリズムとの連携も容易です。スタンドアローンから既存ラインへのインライン統合まで柔軟に対応し、世界2,000件以上の導入実績を持つPSGが日本語窓口付きでサポートします。
この製品へのお問い合わせ
基本情報
・対象プロセス：厚膜・薄膜ハイブリッド回路のレーザートリミング ・レーザー光源：複数の波長・パルス長オプション（UV・IR等、用途に応じて選択） ・測定方式：プローブカードによるリアルタイム電気特性測定・フィードバック制御 ・ソフトウェア：任意のトリミングジオメトリ設定対応・オープンアーキテクチャ ・外部連携：サードパーティ製ハードウェア・カスタムアルゴリズム・データ連携対応 ・自動化：スタンドアローン運用またはインライン統合（既存ラインへのシームレス統合） ・Industry 4.0：自動化・ネットワーク接続・品質保証システムとの連携対応 ・プロセス特性：非接触・無摩耗・残渣なし・熱影響最小 ・認証：ISO 9001:2015取得済みメーカー ・プロセス条件（レーザー種・トリミング形状等）はお客様の材料・精度要件に合わせてカスタマイズ対応
価格情報
お気軽にお問い合わせください。 【JPCA Show 2026出展決定】 6/10-12開催、小間番号2C-04にて「追わない営業」で技術相談等を承ります。 ドイツのエンジニアも来日しますので、本場の声を聞きたい方はぜひご来場ください！ 【導入を検討されるエンジニア様へ】 「海外メーカーとの直接取引」や「国内保守体制」など、社内稟議や購買審査に必要な資料提供・スキーム構築も柔軟にサポートいたします。
納期
用途／実績例
・厚膜・薄膜抵抗器の抵抗値精密調整（製造後のばらつき補正） ・圧力・温度・加速度センサーの感度・オフセット調整 ・ハイブリッドIC・アナログ回路の電気特性最適化 ・車載用電子部品の精密トリミング（IATF対応製造ライン向け） ・医療機器向け高精度センサーの特性調整 ・パワーエレクトロニクス部品の特性微調整 ・MLCC・チップ抵抗等の受動部品製造工程への統合
企業情報
ワールドリンク合同会社 2022 年設立のワールドリンク合同会社は、日本大阪拠点の専門的な産業代理店です。 創業者のピーター氏は、半導体、太陽光発電、リチウム電池、オートメーション産業において 23 年の専門経験を有しています。 当社はドイツ企業の TSK、Photonics-Systems-Group、Ekvip Automation、および中国企業の北京ナノトップ電子技術有限公司と正式な代理店協力契約を締結しています。ワールドリンクは、パートナー企業に対して日本市場の開拓、ビジネスマッチング、およびローカライズされた運用サービスの提供を軸に事業を展開しています。
